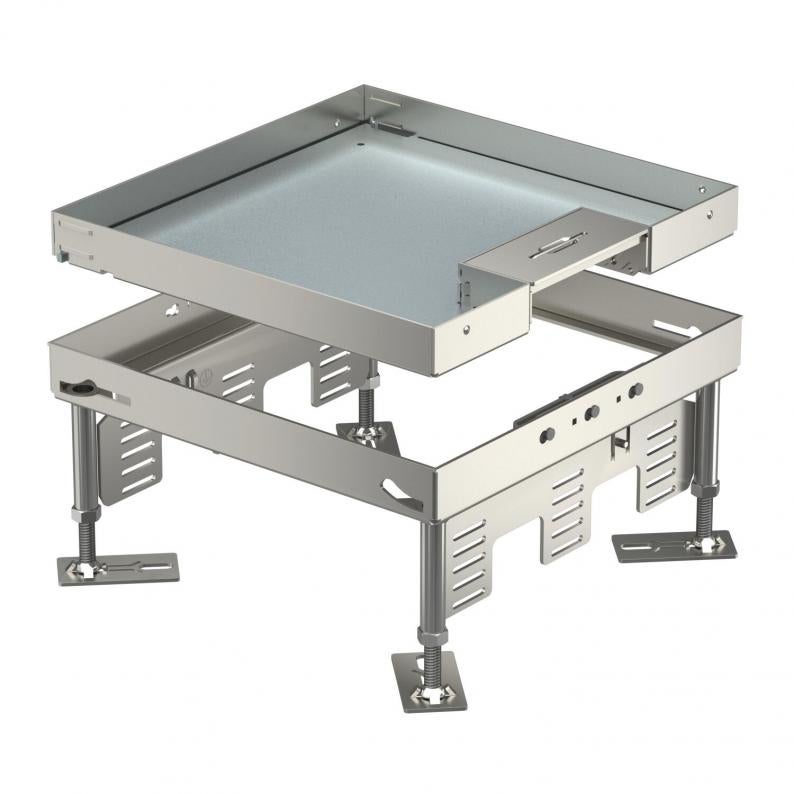

Conjunto de tapa y marco con altura regulable con salida de cable, RKSN, acero inoxidable
Tipo RKSN2 9 VS 25
|Código 7409220
|EAN 4012195867234
Código / Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto de tapa y marco con altura regulable de tamaño 9 con salida para cables, apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®.
Datos técnicos

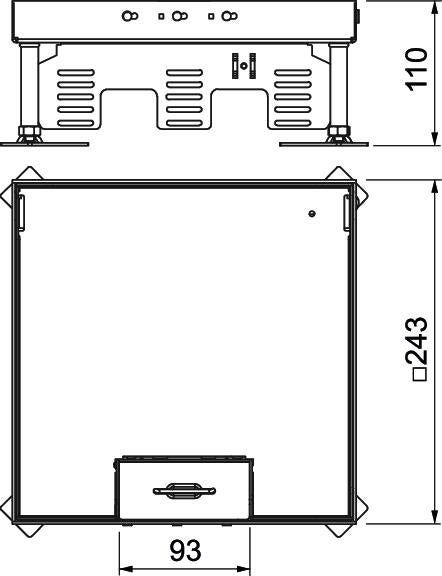

Dimensiones
| Longitud | 243 mm |
|---|---|
| Ancho | 243 mm |
| Medida h | 110 mm |
Datos técnicos
| Altura del piso mín. | 110 mm |
|---|---|
| Altura del piso máx. | 155 mm |
| Espesor del revestimiento del suelo | 25 mm |
| Margen de nivelación mín. | 110 mm |
| Margen de nivelación máx. | 155 mm |
| Número de dispositivos instalables | 12 |
| Desacoplable | no |
| Longitud, dimensiones de montaje | 244 mm |
| Ancho, dimensiones de montaje | 244 mm |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | seco |
| Número de cajas portamecanismos | 3 |
| Profundidad de montaje | 110 mm |
| Modelo de salida de cable | Salida de cable giratoria |
| Número de salidas de cable | 1 |
| Soportes para alojar cajas portamecanismos | sí |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT4 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | 9 |
| Autorizaciones | VDE |
| Tamaño nominal | 350 mm |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP10 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | Cuadrado |
| Dimensión | 243x243mm |
| Material | Acero inoxidable 1.4301 |
Datos medioambientales
22,4771 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 22,4771 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 22,4771 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
RK NEV2 110
7405815
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
SK RK9
7404372
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
UT4 45 4
7408727
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
MTU 3
7407840
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7405815
Unidad de nivelación RKNEV2Tipo
RK NEV2 110
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Tipo
SK RK9
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (2)
Catálogos y folletos (1)
Declaraciones (2)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (2)
Modelos
Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Modelo de salida de cable
Tamaño nominal para unidades portamecanismos
Medida h
Código
RKSN2 9 VS 20
105
150
20
Salida de cable giratoria
9
105
7409218
RKSN2 9 VS 25
110
155
25
Salida de cable giratoria
9
110
7409220
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
RKSN2 9 VS 20
Código
7409218
Altura del piso mín.
105
Altura del piso máx.
150
Espesor del revestimiento del suelo
20
Modelo de salida de cable
Salida de cable giratoria
Tamaño nominal para unidades portamecanismos
9
Medida h
105
RKSN2 9 VS 25
Código
7409220
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
25
Modelo de salida de cable
Salida de cable giratoria
Tamaño nominal para unidades portamecanismos
9
Medida h
110
