Zócalo fotovoltaico, de 3 polos y conexión en estrella con señalización remota
Tipo V20-C U-3PH-Y-FS
|Código 5096646
|EAN 4012195648499
Código / Tipo
5096646 / V20-C U-3PH-Y-FS
¡Este artículo es un producto descatalogado!
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Zócalo para instalaciones fotovoltaicas de hasta Uoc=1000V (conexión en estrella)
• Adecuado para partes activas V50- y V 25-B+C descargador combinado tipo 1+2
• Adecuado para partes activas V 20-C descargador de sobretensiones tipo 2
• Circuito de protección contra las sobretensiones
• Conexión en estrella (Y)
• Bajo nivel de protección en CC: < 4,0 kV (Uoc máx. = 1000V CC con V20-C/0-440)
• Bajo nivel de protección en CC: < 3,0 kV (Uoc máx. = 900V CC con V25-B+C/0-385)
• Bajo nivel de protección en CC: < 2,6 kV (Uoc máx. = 600V CC con V50-B+C/0-280)
• -FS con señalización remota, contacto inversor libre de potencial, para el control del funcionamiento
• Conexiones marcadas
Aplicación: en Instalaciones fotovoltaicas entre los módulos fotovoltaicos y los inversores.
• Adecuado para partes activas V50- y V 25-B+C descargador combinado tipo 1+2
• Adecuado para partes activas V 20-C descargador de sobretensiones tipo 2
• Circuito de protección contra las sobretensiones
• Conexión en estrella (Y)
• Bajo nivel de protección en CC: < 4,0 kV (Uoc máx. = 1000V CC con V20-C/0-440)
• Bajo nivel de protección en CC: < 3,0 kV (Uoc máx. = 900V CC con V25-B+C/0-385)
• Bajo nivel de protección en CC: < 2,6 kV (Uoc máx. = 600V CC con V50-B+C/0-280)
• -FS con señalización remota, contacto inversor libre de potencial, para el control del funcionamiento
• Conexiones marcadas
Aplicación: en Instalaciones fotovoltaicas entre los módulos fotovoltaicos y los inversores.
Datos técnicos
Datos técnicos
| Clase de protección | IP20 |
|---|---|
| Señalización remota | sí |
| Modelo de polos | 3 |
| Versión | Tripolar con conexión en estrella para instalaciones fotovoltaicas con señalización remota |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |

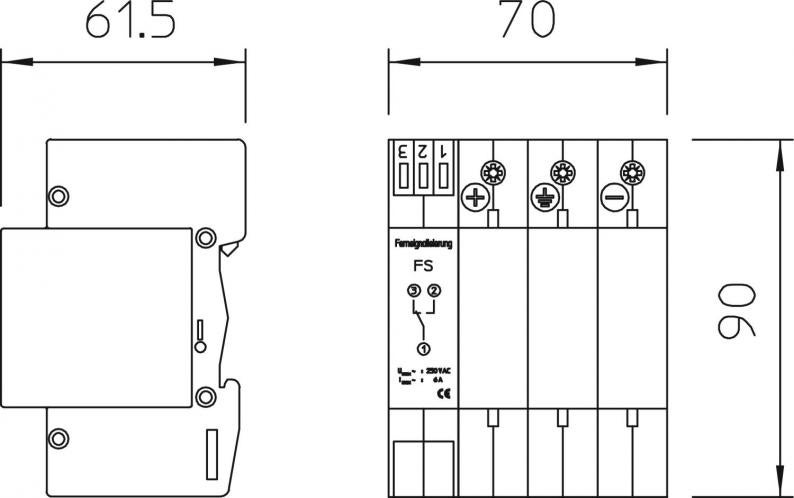

| Dimensión | Y-PH DC |
Posibilidades de conexión
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 2,5 mm² |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
Datos medioambientales
0,9448 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,9448 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,9448 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
