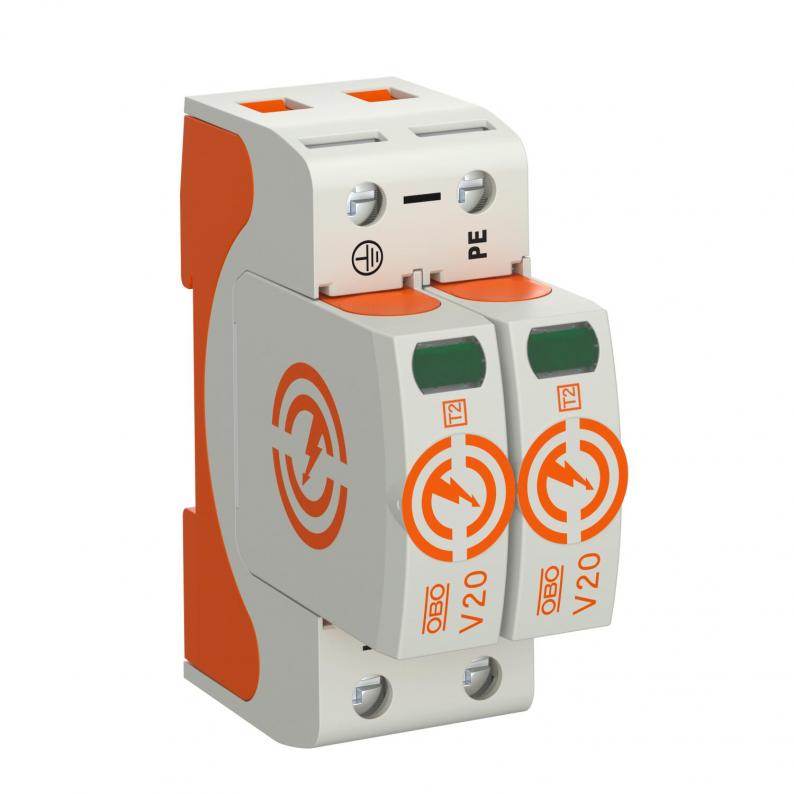

Descargador de sobretensiones V20, de 2 polos 550 V
Tipo V20-2-550
|Código 5095212
|EAN 4012196159963
Código / Tipo
Máxima tensión de funcionamiento CA
Modelo de polos
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador de sobretensiones tipo 2
• Para conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga hasta 40 kA (8/20) por polo mediante varistores de alto rendimiento
• Descargador enchufable modular con dispositivo seccionador e indicación visual de estado
• Función de retención con protección contra vibraciones y codificación de tensión
• Plástico según UL 94 V-0
• Los modelos con señalización remota disponen de un contacto inversor libre de potencial
Aplicación: conexión equipotencial para cuadros de distribución y subestaciones.
• Para conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga hasta 40 kA (8/20) por polo mediante varistores de alto rendimiento
• Descargador enchufable modular con dispositivo seccionador e indicación visual de estado
• Función de retención con protección contra vibraciones y codificación de tensión
• Plástico según UL 94 V-0
• Los modelos con señalización remota disponen de un contacto inversor libre de potencial
Aplicación: conexión equipotencial para cuadros de distribución y subestaciones.
Datos técnicos
Datos técnicos
| Número de polos | 2 |
|---|---|
| Estructura de red | Otros |
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Tensión máxima de funcionamiento (L-N) | 550 V |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Material de la carcasa de los dispositivos de protección contra sobretensiones | PA UL 94 V-0 |
| Máxima corriente de descarga (8/20 μs) [L-N] | 40 kA |
| Señalización remota | no |
| Categoría de pruebas tipo 2 | sí |
| Tensión nominal CA (50 / 60 Hz) | 400 V |
| Fusible previo integrado | no |
| Nivel de protección [L-N] | ≤2,4 |
| Máxima tensión de funcionamiento CA | 550 V |
| Intensidad nominal de descarga (8/20 µs) | 15 kA |
| Modelo de polos | 2 |
| Modo de montaje | Raíl simétrico 35 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 160 A gL/gG |
| Tensión residual [L-N] @ 5 kA | 2,1 kV |
| Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red | 50 kA eff |
| Tensión residual [L-N] @ 1 kA | 1,7 kV |
| Tensión transitoria (TOV) [L-N] - withstand mode - 5 s | 700 V |
| Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min | 915 V |
| SPD según UL 1449 | Tipo 4 |
| Distancia mínima | 1,5 mm |
| Autorizaciones | UL |
| Resistente a cortocircuito | sí |
| Estructura de red TN | sí |
| Estructura de red TN-C | sí |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| Par de giro | 4 Nm |
| SPD según IEC 61643-1 | clase II |
| Clasificación según la norma EN 61643-11 | Tipo 2 |
| Máxima corriente de descarga (8/20 μs) | 40 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 160 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 550V |
| Humedad máx. | 95 % |
| Humedad mín. | 5 % |
Posibilidades de conexión
| Sección transversal de conductor flexible (de hilo fino) míin. | 1,5 mm² |
|---|---|
| Sección transversal de conductor flexible (de hilo fino) máx. | 35 mm² |
| Corriente de impulso de descarga (8/20 µs) [total] | 80 kA |
| Sección transversal de conductor flexible (de hilo fino) míin. | 16 AWG |
| Sección transversal de conductor flexible (de hilo fino) máx. | 2 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 1,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 16 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 2 AWG |
Datos medioambientales
1,0254 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,0254 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,0254 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (2)
Certificados (2)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Clase de protección
Máxima tensión de funcionamiento CA
Modelo de polos
Código
V20-1-550
IP20
550
1
5095211
V20-2-550
IP20
550
2
5095212
V20-3-550
IP20
550
3
5095213
V20-4-550
IP20
550
4
5095214
Modelo de polos
V20-1-550
Código
5095211
Clase de protección
IP20
Máxima tensión de funcionamiento CA
550
Modelo de polos
1
V20-2-550
Código
5095212
Clase de protección
IP20
Máxima tensión de funcionamiento CA
550
Modelo de polos
2
V20-3-550
Código
5095213
Clase de protección
IP20
Máxima tensión de funcionamiento CA
550
Modelo de polos
3
V20-4-550
Código
5095214
Clase de protección
IP20
Máxima tensión de funcionamiento CA
550
Modelo de polos
4
