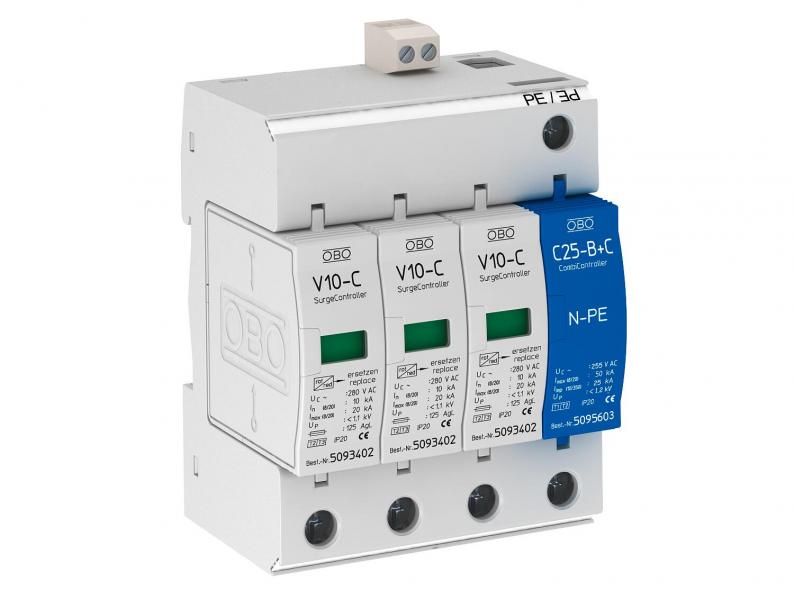

Descargador de sobretensiones V10, de 3 polos + NPE con señalización remota 280 V
Tipo V10-C 3+NPE+FS
|Código 5094931
|EAN 4012195363941
Código / Tipo
5094931 / V10-C 3+NPE+FS
Clase de protección
IP20
Máxima tensión de funcionamiento CA
280 V
Modelo de polos
3+N/PE
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador de sobretensiones tipo 2+3
• Unidad completa, con parte activa y zócalo, premontada y preparada para la conexión
• Adecuado para los sistemas de redes TN-S y TT
• Con dispositivo seccionador térmico y dinámico
• Con indicación visual de averías
• La versión ...-FS dispone de señalización remota, contacto de cierre libre de potencial, para el control del funcionamiento
• Elevada capacidad de descarga con una vida útil más larga
• Conexiones marcadas
Ejemplo de aplicación: edificio de viviendas o vivienda unifamiliar
• Unidad completa, con parte activa y zócalo, premontada y preparada para la conexión
• Adecuado para los sistemas de redes TN-S y TT
• Con dispositivo seccionador térmico y dinámico
• Con indicación visual de averías
• La versión ...-FS dispone de señalización remota, contacto de cierre libre de potencial, para el control del funcionamiento
• Elevada capacidad de descarga con una vida útil más larga
• Conexiones marcadas
Ejemplo de aplicación: edificio de viviendas o vivienda unifamiliar
Datos técnicos
Datos técnicos
| Estructura de red | Otros |
|---|---|
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 10 kA |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 30 kA |
| Señalización remota | no |
| Categoría de pruebas tipo 2 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Máxima tensión de funcionamiento CA | 280 V |
| Intensidad nominal de descarga (8/20 µs) | 10 kA |
| Modelo de polos | 3+N/PE |
| Modo de montaje | Raíl simétrico 35 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 125 |
| Estructura de red TN | sí |
| Estructura de red TN-C-S | sí |
| Estructura de red TN-S | sí |
| Estructura de red TT | sí |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase II+III |
| Clasificación según la norma EN 61643-11 | Tipo 2+3 |
| LPZ | 1→3 |
| Máxima corriente de descarga (8/20 μs) | 20 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 125 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 280V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 40 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 2,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
Datos medioambientales
2,1974 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 2,1974 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,1974 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
