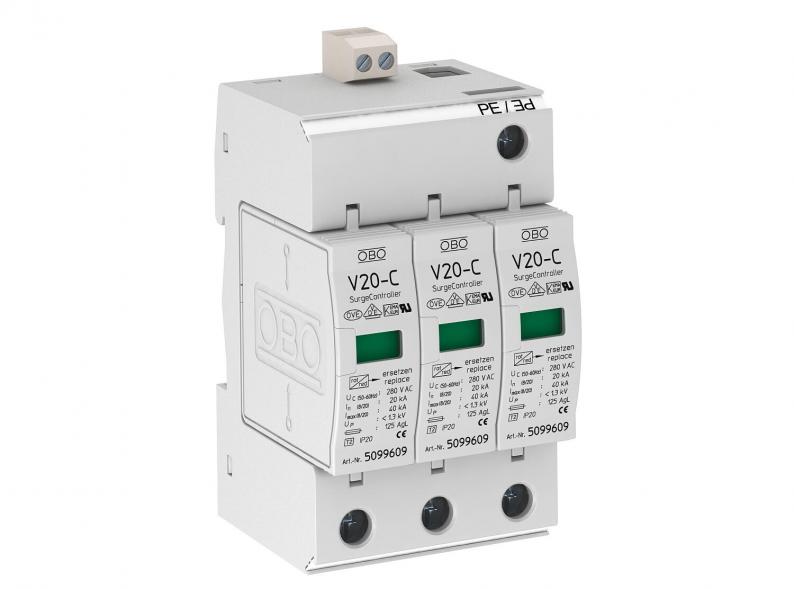

Descargador de sobretensiones 3 polos con señalización remota 280 V
Tipo V20-C 3+FS-280
|Código 5094731
|EAN 4012195240198
Código / Tipo
Máxima tensión de funcionamiento CA
Modelo de polos
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador de sobretensiones tipo 2
• Unidad completa, con parte activa y zócalo, premontada y preparada para la conexión
• Adecuado para los sistemas de redes TN
• Parte activa enchufable y separable del zócalo sin necesidad de utilizar herramientas
• Con señalización remota, contacto de cierre libre de potencial, para el control del funcionamiento
• Incl. dispositivo separador térmico y dinámico
• Indicación visual de averías
• Elevada capacidad de conducción de la corriente con una vida útil más larga
• Conexiones marcadas
Ejemplo de aplicación: edificio de viviendas, vivienda unifamiliar e industria
* Completo = Parte activa y zócalo
• Unidad completa, con parte activa y zócalo, premontada y preparada para la conexión
• Adecuado para los sistemas de redes TN
• Parte activa enchufable y separable del zócalo sin necesidad de utilizar herramientas
• Con señalización remota, contacto de cierre libre de potencial, para el control del funcionamiento
• Incl. dispositivo separador térmico y dinámico
• Indicación visual de averías
• Elevada capacidad de conducción de la corriente con una vida útil más larga
• Conexiones marcadas
Ejemplo de aplicación: edificio de viviendas, vivienda unifamiliar e industria
* Completo = Parte activa y zócalo
Datos técnicos
Datos técnicos
| Estructura de red | TN |
|---|---|
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Señalización remota | sí |
| Categoría de pruebas tipo 2 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Fusible previo integrado | no |
| Máxima tensión de funcionamiento CA | 280 V |
| Intensidad nominal de descarga (8/20 µs) | 20 kA |
| Modelo de polos | 3 |
| Modo de montaje | Raíl simétrico 35 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 125 |
| Versión | 3 polos, completo con RS, 280 V |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase II |
| Clasificación según la norma EN 61643-11 | Tipo 2 |
| LPZ | 1→2 |
| Máxima corriente de descarga (8/20 μs) | 40 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 125 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 280V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 60 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 2,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
Datos medioambientales
1,3062 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 1,3062 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,3062 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
