Caja de derivación X 10
Tipo X10 LGR-TR
|Código 2005066
|EAN 4012196577507
Código / Tipo
Medidas interiores
Color
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

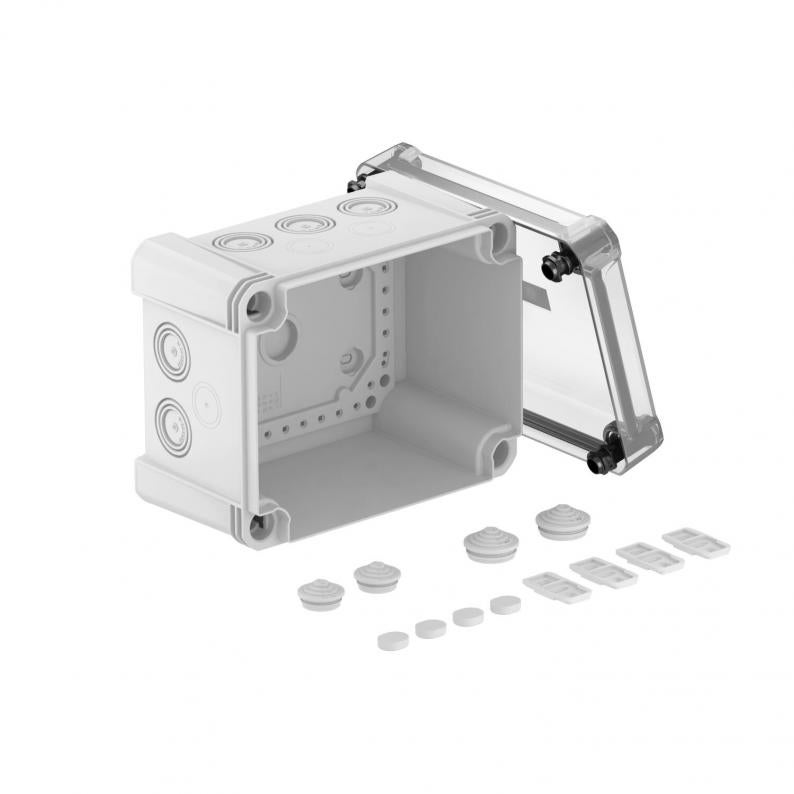

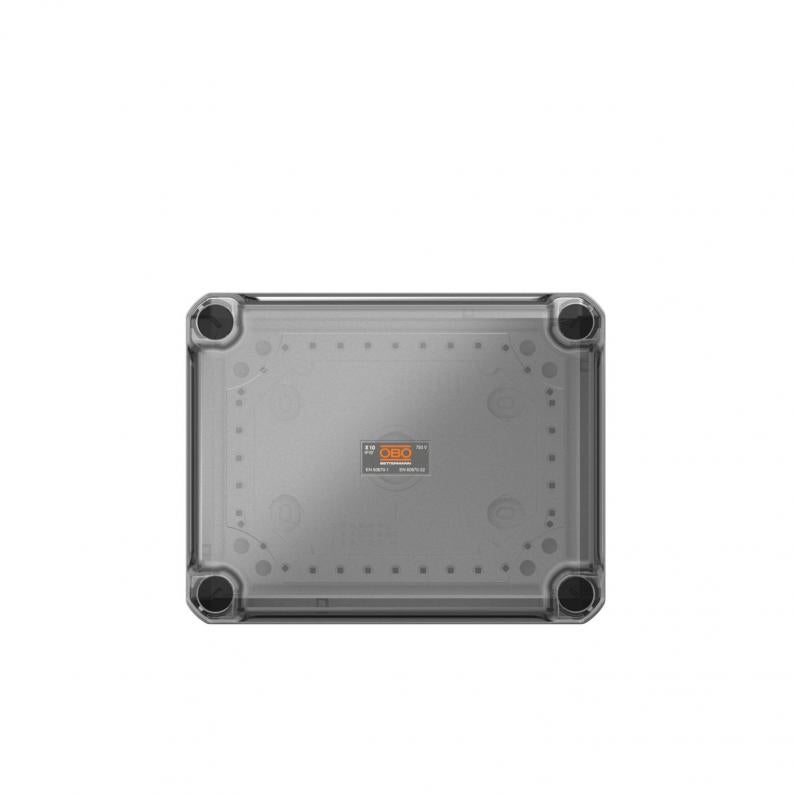

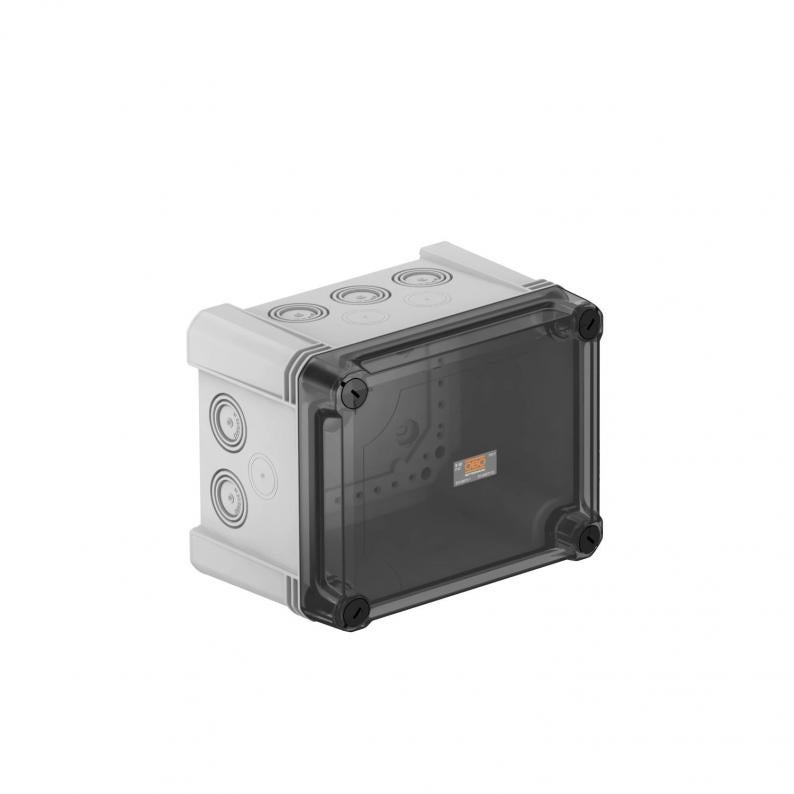

Caja de derivación para la conexión de cables y líneas en zonas interiores y zonas exteriores. Forma rectangular con entradas ciegas. Apropiado para el montaje en pared y techo con la posibilidad de fijación exterior, interior o montaje en las esquinas. Particularmente resistente a los impactos con IK09. Tapa transparente con cierre rápido, precintable. Fabricada con materiales libres de halógenos y resistentes a los rayos UV.
Caja de derivación según DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Caja de derivación según DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Datos técnicos
Dimensiones
| Longitud | 191 mm |
|---|---|
| Ancho | 151 mm |
| Altura | 126 mm |
| Medidas interiores | 177x137x110 mm |
Datos técnicos
| A prueba de impactos | sí |
|---|---|
| Libre de halógenos | sí |
| Reforzado con fibra de vidrio | sí |
| Número de entradas | 10 |
| Entrada por la parte posterior | no |
| Tapa transparente | sí |
| Clase de protección | IP67 |
| Tensión nominal | 750 V |
| Tubular | sí |
| Con tapa | sí |
| Precintable | sí |
| Tipo de entrada | Membrana escalonada separable |
| Tensión de aislamiento calculada Ui | 750 V |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Troquelado |
| Con apantallamiento | no |
| Resistente a la intemperie | sí |
| Grado de protección código IK | IK09 |
| Máx. Sección de conductor | 10 mm² |
| Sección nominal mín. | 4 mm² |
| Sección nominal máx. | 10 mm² |
| Ejecución | Rectangular |
| Montaje | Sin |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Modo de montaje | Montaje sobre pared/techo |
| Rango de temperatura | -25 °C |
| Rango de temperatura máx. | 65 °C |
| Antiinflamable | según la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 650 °C |
| Dimensión | 190x150x125 |
| Material | Policarbonato |
| Color | Gris/transparente |
Datos medioambientales
2,2049 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 2,2049 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,2049 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (4)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (4)
Descargar datos 3D (1)
Modelos
Tipo
Medidas interiores
Número de entradas
Clase de protección
Color
Código
X10 LGR
177x137x110
10
IP67
Gris claro, RAL 7035
2005016
X10 LGR-TR
177x137x110
10
IP67
Gris/transparente
2005066
X10 SW
177x137x110
10
IP67
negro grafito; RAL 9011
2005126
X10 SW-RO
177x137x110
10
IP67
Negro/rojo
2005156
Color
X10 LGR
Código
2005016
Medidas interiores
177x137x110
Número de entradas
10
Clase de protección
IP67
Color
Gris claro, RAL 7035
X10 LGR-TR
Código
2005066
Medidas interiores
177x137x110
Número de entradas
10
Clase de protección
IP67
Color
Gris/transparente
X10 SW
Código
2005126
Medidas interiores
177x137x110
Número de entradas
10
Clase de protección
IP67
Color
negro grafito; RAL 9011
X10 SW-RO
Código
2005156
Medidas interiores
177x137x110
Número de entradas
10
Clase de protección
IP67
Color
Negro/rojo
