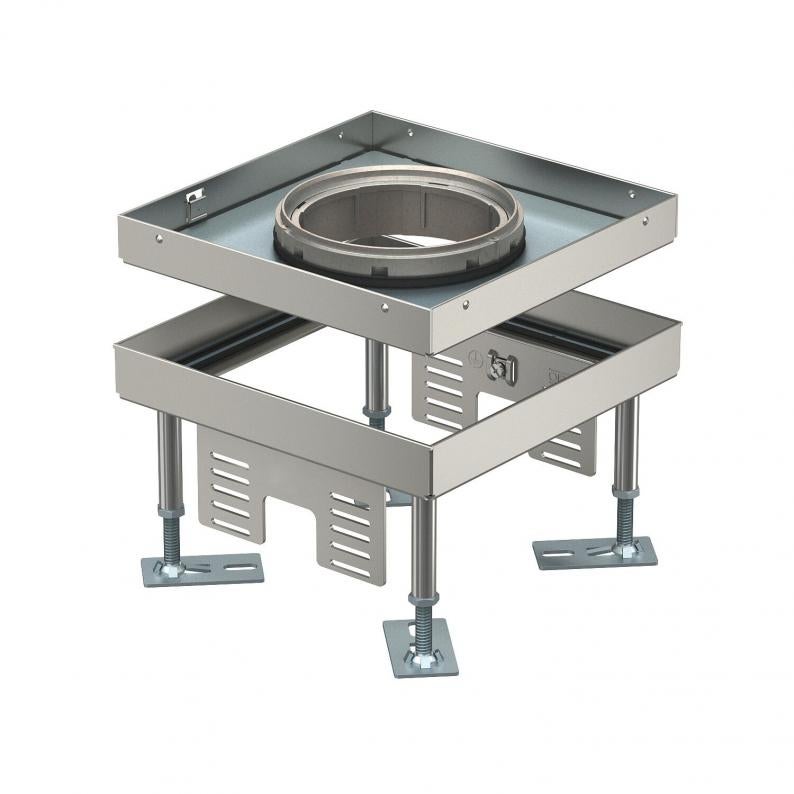

Conjunto de tapa y marco con altura regulable para tubo, RKFN, acero inoxidable
Tipo RKFN3 4 VS 20
|Código 7408960
|EAN 4012197278137
Código / Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto de tapa y marco cuadrado de altura regulable para tubos de tamaño nominal 4 para montar dispositivos de instalación en sistemas de canalización, suelos dobles y huecos en suelos limpiados en seco o en húmedo en interiores. Clase de protección: IP X5.
Para la instalación de 2 soportes universales UT3 para 4 dispositivos de instalación individual con anillo/soporte de soporte o 6 dispositivos Modul 45® Pueden instalarse 2 tapas ciegas APMT2. El tubo no viene incluido.
Para la instalación de 2 soportes universales UT3 para 4 dispositivos de instalación individual con anillo/soporte de soporte o 6 dispositivos Modul 45® Pueden instalarse 2 tapas ciegas APMT2. El tubo no viene incluido.
Datos técnicos

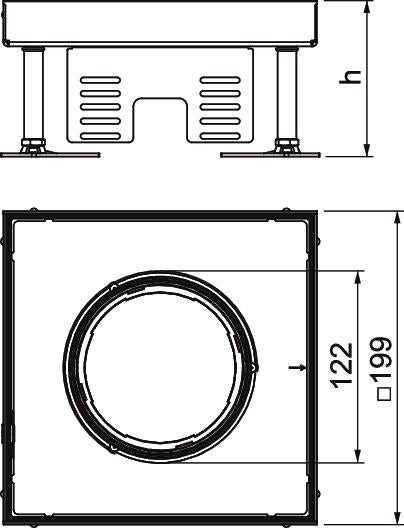

Dimensiones
| Longitud | 199 mm |
|---|---|
| Ancho | 199 mm |
| Altura | 105 mm |
| Medida h | 105 mm |
Datos técnicos
| Altura del piso mín. | 105 mm |
|---|---|
| Altura del piso máx. | 150 mm |
| Espesor del revestimiento del suelo | 20 mm |
| Margen de nivelación mín. | 105 mm |
| Margen de nivelación máx. | 150 mm |
| Número de dispositivos instalables | 6 |
| Desacoplable | no |
| Longitud, dimensiones de montaje | 201 mm |
| Ancho, dimensiones de montaje | 201 mm |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | húmedo |
| Profundidad de montaje | 105 mm |
| Modelo de salida de cable | Tubo |
| Número de salidas de cable | 1 |
| Soportes para alojar cajas portamecanismos | no |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT3 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | 4 |
| Autorizaciones | VDE |
| Norma | EN 50085-2-2 |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP55 |
| Número de soportes universales | 2 x UT3 |
| Sección de suelo/abertura de montaje | 201x201 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | Cuadrado |
| Dimensión | 199x199x100 |
| Material | Acero inoxidable |
Datos medioambientales
15,8564 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 15,8564 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 15,8564 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
RK NEV2 110
7405815
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
TUK2 GV
7428140
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
SK RK4
7404380
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
DUG 350-3 4
7400505
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
UT3 45 3
7408723
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7405815
Unidad de nivelación RKNEV2Tipo
RK NEV2 110
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Tipo
TUK2 GV
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (2)
Catálogos y folletos (2)
Declaraciones (2)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Modelos
Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Tamaño nominal para unidades portamecanismos
Medida h
Código
RKFN3 4 VS 20
105
150
20
4
105
7408960
RKFN3 4 VS 25
110
155
25
4
110
7408962
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
RKFN3 4 VS 20
Código
7408960
Altura del piso mín.
105
Altura del piso máx.
150
Espesor del revestimiento del suelo
20
Tamaño nominal para unidades portamecanismos
4
Medida h
105
RKFN3 4 VS 25
Código
7408962
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
25
Tamaño nominal para unidades portamecanismos
4
Medida h
110
