FireBox T100 con juntas insertables, bornes dobles
Tipo T100ED 06-2A
|Código 7205746
|EAN 4012196812370
Código / Tipo
Medidas interiores
Número de entradas
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

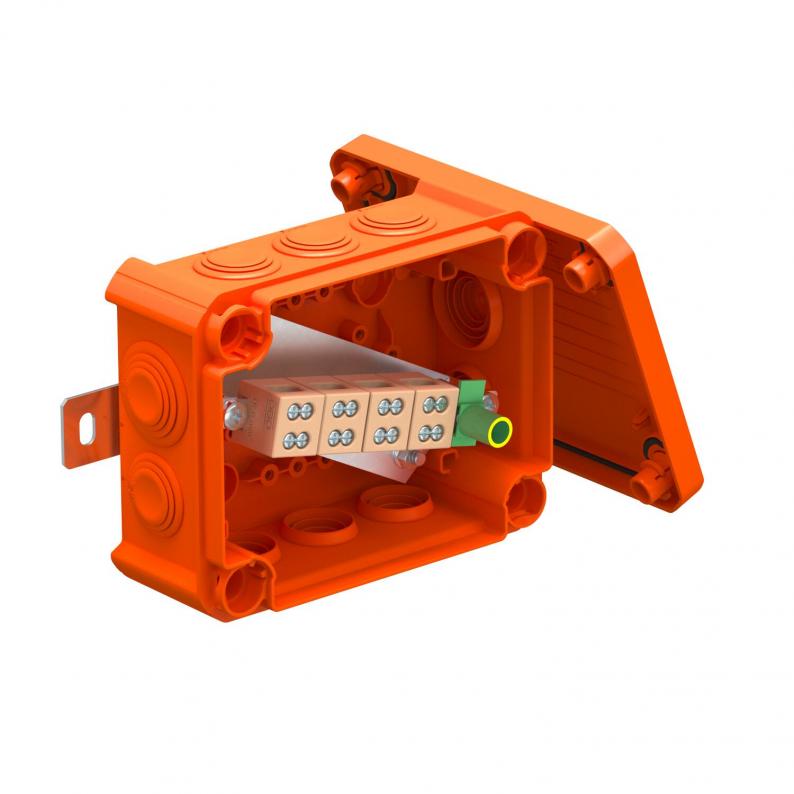

Caja de derivación con bornes dobles de cerámica y juntas insertables blandas. Suficiente espacio de cableado mediante unidad de conexión dispuesta en diagonal con bornes de cerámica resistentes a altas temperaturas y completamente premontados. Borne protector de conductor marcado verde-amarillo. Fijación a bridas exteriores muy accesibles. Homologado para sistemas de cables con mantenimiento de función eléctrico según DIN 4102, parte 12, con las clases E30, E60 y E90. Los bornes de cerámica han sido verificados según la norma DIN EN 60998-2-1:2004.
Incluidos 2 x tornillos de anclaje MMSplus P 6x35.
Incluidos 2 x tornillos de anclaje MMSplus P 6x35.
Datos técnicos

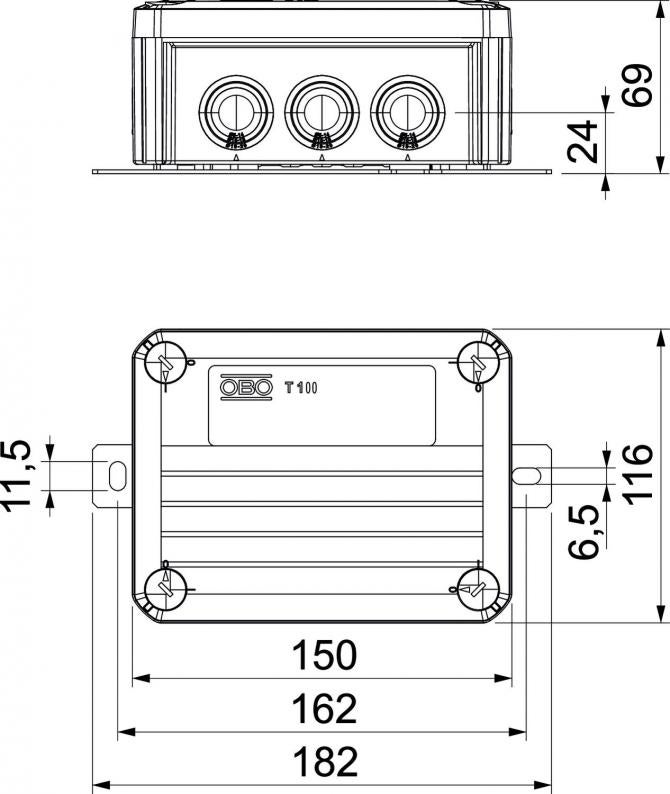

Dimensiones
| Longitud | 150 mm |
|---|---|
| Ancho | 116 mm |
| Altura | 67 mm |
| Medidas interiores | 136x102x57 mm |
| Medida L | 150 mm |
| Medida B | 116 mm |
| Medida H | 67 mm |
| Medida L1 | 162 mm |
| Medida L2 | 182 mm |
Datos técnicos
| A prueba de impactos | no |
|---|---|
| Libre de halógenos | sí |
| Número de entradas | 10 |
| Cantidad de bornes | 5 |
| Entrada por la parte posterior | no |
| Tapa transparente | no |
| Clase de protección | IP66 |
| Tensión nominal | 660 V |
| Tubular | no |
| Con tapa | sí |
| Precintable | no |
| Para zona Ex | Sin |
| Tensión de aislamiento calculada Ui | 690 V |
| Mantenimiento de función | E 90 |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Membrana escalonada separable |
| Con apantallamiento | no |
| Resistente a la intemperie | no |
| Para zona Ex con gas | Sin |
| Para zona Ex con polvo en suspensión | Sin |
| Sección nominal mín. | 1,5 mm² |
| Sección nominal máx. | 6 mm² |
| Ejecución | Rectangular |
| Montaje | Borne |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Dimensión | 150x116x67 |
| Material | Polipropileno |
| Color | naranja; RAL 2003 |
| Borne doble | 4 |
| Borne de protección | 1 |
Datos medioambientales
1,6184 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 1,6184 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,6184 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
