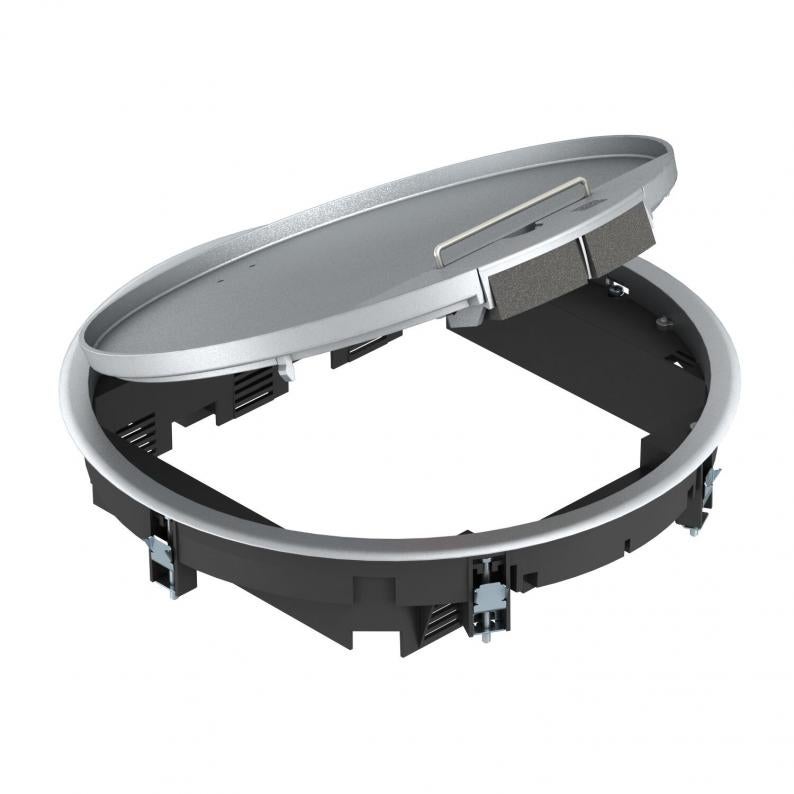

Conjunto portamecanismos GESRA9/10 con asidero

Tipo GESRA9 10U

Código 7405580

EAN 4012195104445

Hoja de datos (PDF)

Declaración de conformidad (PDF)

REACH Declaración de conformidad (PDF)

Mostrar todas las versiones

Código / Tipo

7405580 / GESRA9 10U

Espesor del revestimiento del suelo

10 mm

Ud. mín. envase: 1 Unidad

Unidad

Descripción

Conjunto portamecanismos con asidero para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.

Conjunto portamecanismos con asa, de 3 tomas, para instalar el soporte de montaje MT9. Pueden instalarse 3 tapas ciegas protectoras APMT5.

Se pueden instalar hasta 9 mecanismos con placa central de 50.

Datos técnicos

Altura del piso mín.	78 mm
Espesor del revestimiento del suelo	10 mm
Adecuado para canalización bajo pavimento	sí
Número de dispositivos instalables	12
Posibilidad de instalar una junta	no
Diámetro de montaje	305
Apropiado para canal bajo suelo	sí
Apropiado para montaje en suelo hueco / técnico	sí
Apropiado para instalación de suelo técnico	sí
Cuidados del suelo	seco
Número de cajas portamecanismos	3
Apropiado para limpieza con agua	no
Profundidad de montaje	78 mm
Diámetro exterior	323 mm
Con entalladura para revestimiento de suelo	sí
Marco para revestimiento del suelo	sí
Soportes para alojar cajas portamecanismos	sí
Grado de protección código IK	IK10
Tipo de sistema de montaje	UT4
Modelo para carga pesada	no
Tamaño nominal para unidades portamecanismos	R9
Autorizaciones	VDE
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP10
Carga vertical, superficie pequeña	hasta 3.000 N
Carga vertical, superficie grande	hasta 5.000 N
Versión	redondo
Mecanismo de apertura	Asidero
Conforme a ROHS	exento
Rango de sujeción D mín.	3 mm
Rango de sujeción D máx.	33 mm
Dimensión	Ø323x70
Material	Aluminio fundido
Serie de productos	GESR

Datos medioambientales

18,3614 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate

Embalaje totalmente de cartón reciclado	sí

Huella de CO2 (GWP) Cradle-to-Gate	18,3614 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)	18,3614 kg CO₂e
Fecha de determinación del valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pieza
Declared Unit Quantity	1
