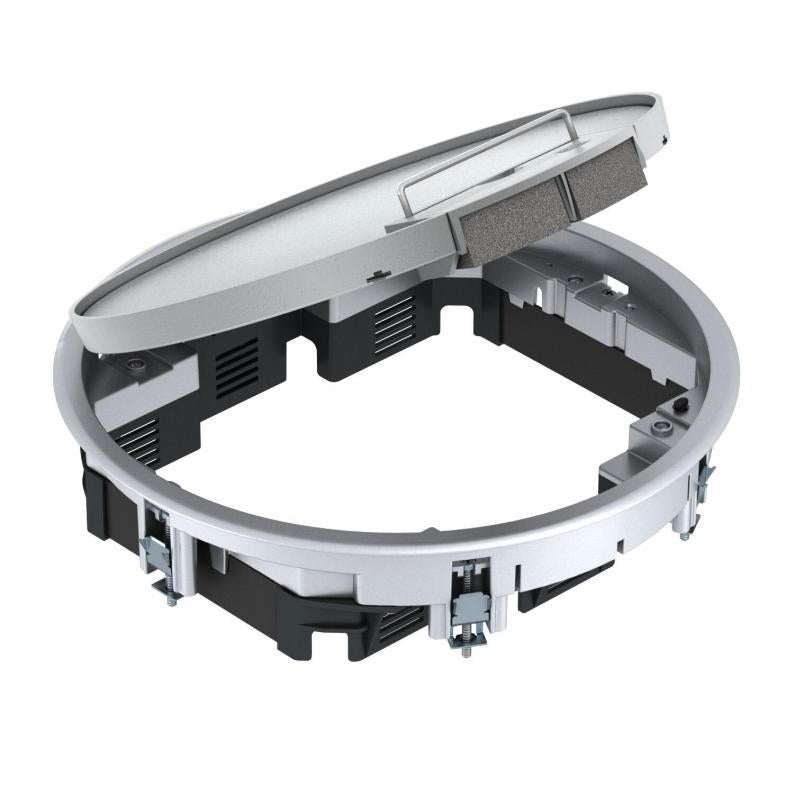

Conjunto portamecanismos GESRA7/10 con asidero

Tipo GESRA7 10U

Código 7405544

EAN 4012195104261

Hoja de datos (PDF)

Declaración de conformidad (PDF)

REACH Declaración de conformidad (PDF)

Mostrar todas las versiones

Código / Tipo

7405544 / GESRA7 10U

Espesor del revestimiento del suelo

5 mm

Ud. mín. envase: 1 Unidad

Unidad

Descripción

Unidad portamecanismos con asa para hasta 10 unidades individuales Modul 45 en 2 soportes universales UT3 y un UT4, instalación en sistemas de canalización y suelos de sistema en zonas interiores.

Salida de cable de poliamida RAL 9011

Revestimiento del suelo hueco en la tapa abatible de 5 mm. Al retirar la pieza de relleno de cartón duro, la entalladura para revestimiento de suelo se amplía a 10 mm.

Se pueden instalar hasta 7 mecanismos con placa central de 50.

Datos técnicos

Altura del piso mín.	78 mm
Espesor del revestimiento del suelo	5 mm
Adecuado para canalización bajo pavimento	sí
Número de dispositivos instalables	10
Posibilidad de instalar una junta	no
Diámetro de montaje	275
Apropiado para canal bajo suelo	sí
Apropiado para montaje en suelo hueco / técnico	sí
Apropiado para instalación de suelo técnico	sí
Cuidados del suelo	seco
Modelo del marco	marco protector de moqueta ,
Número de cajas portamecanismos	3
Apropiado para limpieza con agua	no
Profundidad de montaje	78 mm
Diámetro exterior	294 mm
Con entalladura para revestimiento de suelo	sí
Marco para revestimiento del suelo	sí
Modelo de salida de cable	Salida de cable giratoria
Soportes para alojar cajas portamecanismos	sí
Grado de protección código IK	IK10
Tipo de sistema de montaje	UT3 / UT4
Modelo para carga pesada	no
Tamaño nominal para unidades portamecanismos	R7
Autorizaciones	VDE
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP10
Carga vertical, superficie pequeña	hasta 3.000 N
Carga vertical, superficie grande	hasta 10.000 N
Versión	redondo
Mecanismo de apertura	Asidero
Conforme a ROHS	exento
Rango de sujeción D mín.	15 mm
Rango de sujeción D máx.	37 mm

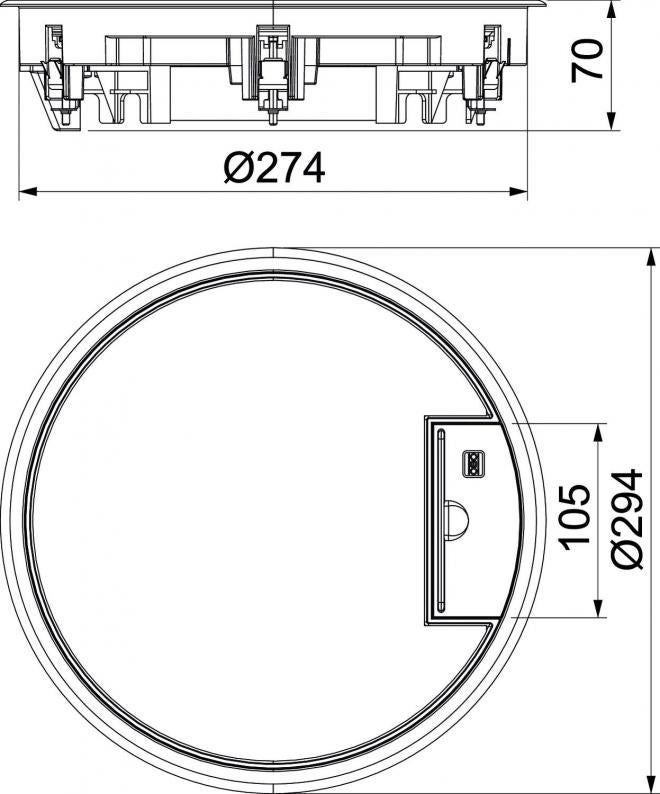

Dimensión	Ø294x71
Material	Aluminio fundido
Espesor máx. del revestimiento del suelo	10 mm
Serie de productos	GESR

Datos medioambientales

1,588 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate

Embalaje totalmente de cartón reciclado	sí

Huella de CO2 (GWP) Cradle-to-Gate	1,588 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)	1,588 kg CO₂e
Fecha de determinación del valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pieza
Declared Unit Quantity	1
