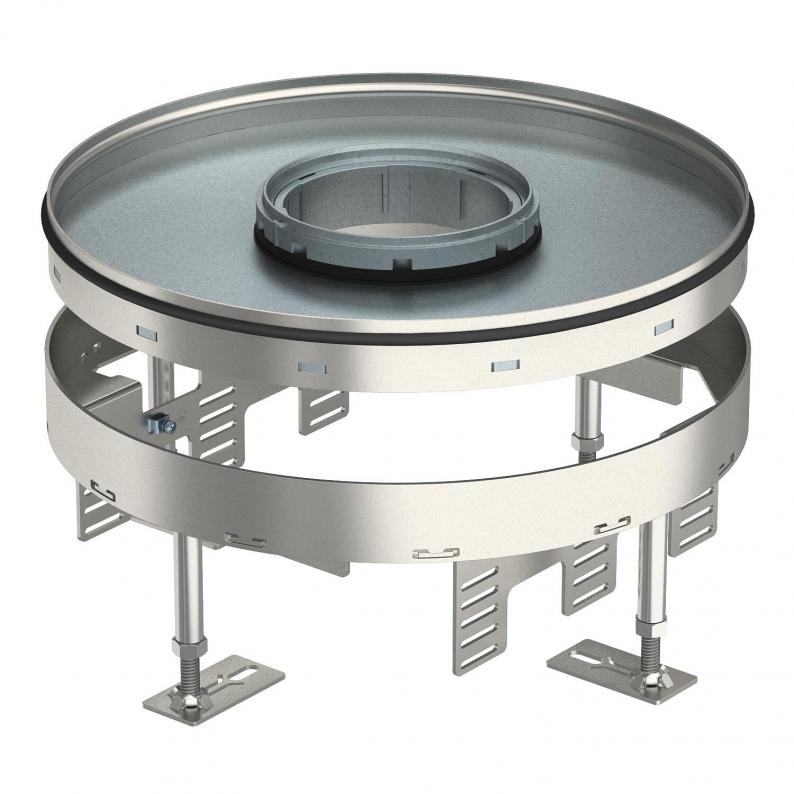

Conjunto de tapa y marco con altura regulable para tubo, RKFR, acero inoxidable
Tipo RKFRN2 R9 VS20
|Código 7409430
|EAN 4012195869528
Código / Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto de tapa y marco con altura regulable de tamaño R9, con orificio para tubo, apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco o con agua.
Caja de nivelación con tubo, de 3 pasos. Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45. El tubo no viene incluido.
Caja redonda nivelable, 3 compartimentos, para tubo de tamaño nominal 9 para el montaje de sistemas de instalación. Caja para uso en sistemas de canalización, suelos técnicos y suelos huecos en suelos que requieren limpieza en seco o con agua, en zonas interiores.
Sólo son apropiados para pavimentos pulidos.
Pueden instalarse 3 tapas ciegas de protección APMT5.
Caja de nivelación con tubo, de 3 pasos. Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45. El tubo no viene incluido.
Caja redonda nivelable, 3 compartimentos, para tubo de tamaño nominal 9 para el montaje de sistemas de instalación. Caja para uso en sistemas de canalización, suelos técnicos y suelos huecos en suelos que requieren limpieza en seco o con agua, en zonas interiores.
Sólo son apropiados para pavimentos pulidos.
Pueden instalarse 3 tapas ciegas de protección APMT5.
Datos técnicos

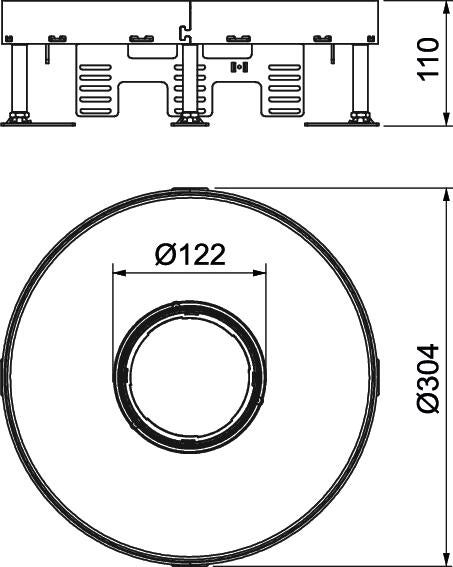

Dimensiones
| Longitud | 304 mm |
|---|---|
| Ancho | 304 mm |
Datos técnicos
| Altura del piso mín. | 110 mm |
|---|---|
| Altura del piso máx. | 155 mm |
| Espesor del revestimiento del suelo | 20 mm |
| Margen de nivelación mín. | 110 mm |
| Margen de nivelación máx. | 155 mm |
| Número de dispositivos instalables | 12 |
| Desacoplable | no |
| Diámetro de montaje | 305 |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | húmedo |
| Número de cajas portamecanismos | 3 |
| Profundidad de montaje | 110 mm |
| Modelo de salida de cable | Tubo |
| Número de salidas de cable | 1 |
| Soportes para alojar cajas portamecanismos | sí |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT4 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | R9 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP44 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | redondo |
| Dimensión | Ø305mm |
| Material | Acero inoxidable 1.4301 |
Datos medioambientales
19,5393 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 19,5393 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 19,5393 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
RK NEV2 110
7405815
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
TUK2 GV
7428140
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
SK RKR9
7404376
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
DUG 350-3 R9
7400549
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
UT4 45 4
7408727
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7405815
Unidad de nivelación RKNEV2Tipo
RK NEV2 110
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Tipo
TUK2 GV
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (2)
Catálogos y folletos (1)
Declaraciones (2)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (2)
Modelos
Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Tamaño nominal para unidades portamecanismos
Código
RKFRN2 R9 VS20
110
155
20
R9
7409430
RKFRN2 R9 VS25
110
155
25
R9
7409432
Espesor del revestimiento del suelo
RKFRN2 R9 VS20
Código
7409430
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
20
Tamaño nominal para unidades portamecanismos
R9
RKFRN2 R9 VS25
Código
7409432
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
25
Tamaño nominal para unidades portamecanismos
R9
