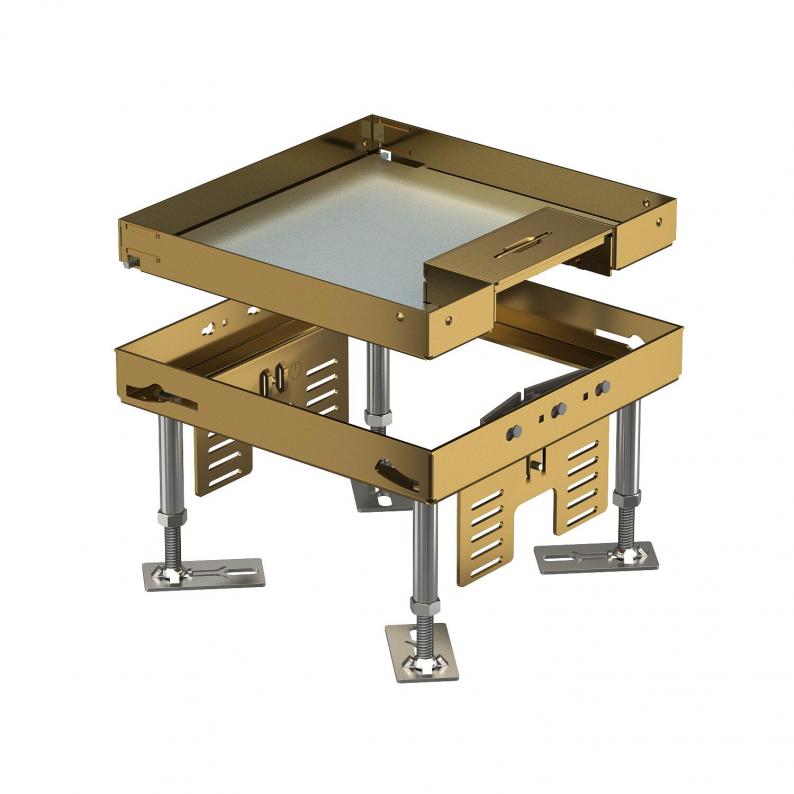

Conjunto de tapa y marco con altura regulable con salida de cable, RKSN, latón
Tipo RKSN2 4 MS 20
|Código 7409202
|EAN 4012195867104
Código / Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto de tapa y marco con altura regulable de tamaño 4 con salida para cables, apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco.
Tapa y marco de altura regulable con salida para cables, 2 compartimentos Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.
Tapa y marco de altura regulable con salida para cables, 2 compartimentos Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.
Datos técnicos
Datos técnicos
| Altura del piso mín. | 105 mm |
|---|---|
| Altura del piso máx. | 150 mm |
| Espesor del revestimiento del suelo | 20 mm |
| Margen de nivelación mín. | 105 mm |
| Margen de nivelación máx. | 150 mm |
| Número de dispositivos instalables | 6 |
| Desacoplable | no |
| Longitud, dimensiones de montaje | 201 mm |
| Ancho, dimensiones de montaje | 201 mm |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | seco |
| Número de cajas portamecanismos | 2 |
| Profundidad de montaje | 105 mm |
| Modelo de salida de cable | Salida de cable giratoria |
| Número de salidas de cable | 1 |
| Soportes para alojar cajas portamecanismos | sí |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT3 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | 4 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP10 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | Cuadrado |
| Dimensión | 200x200mm |
| Material | Latón |

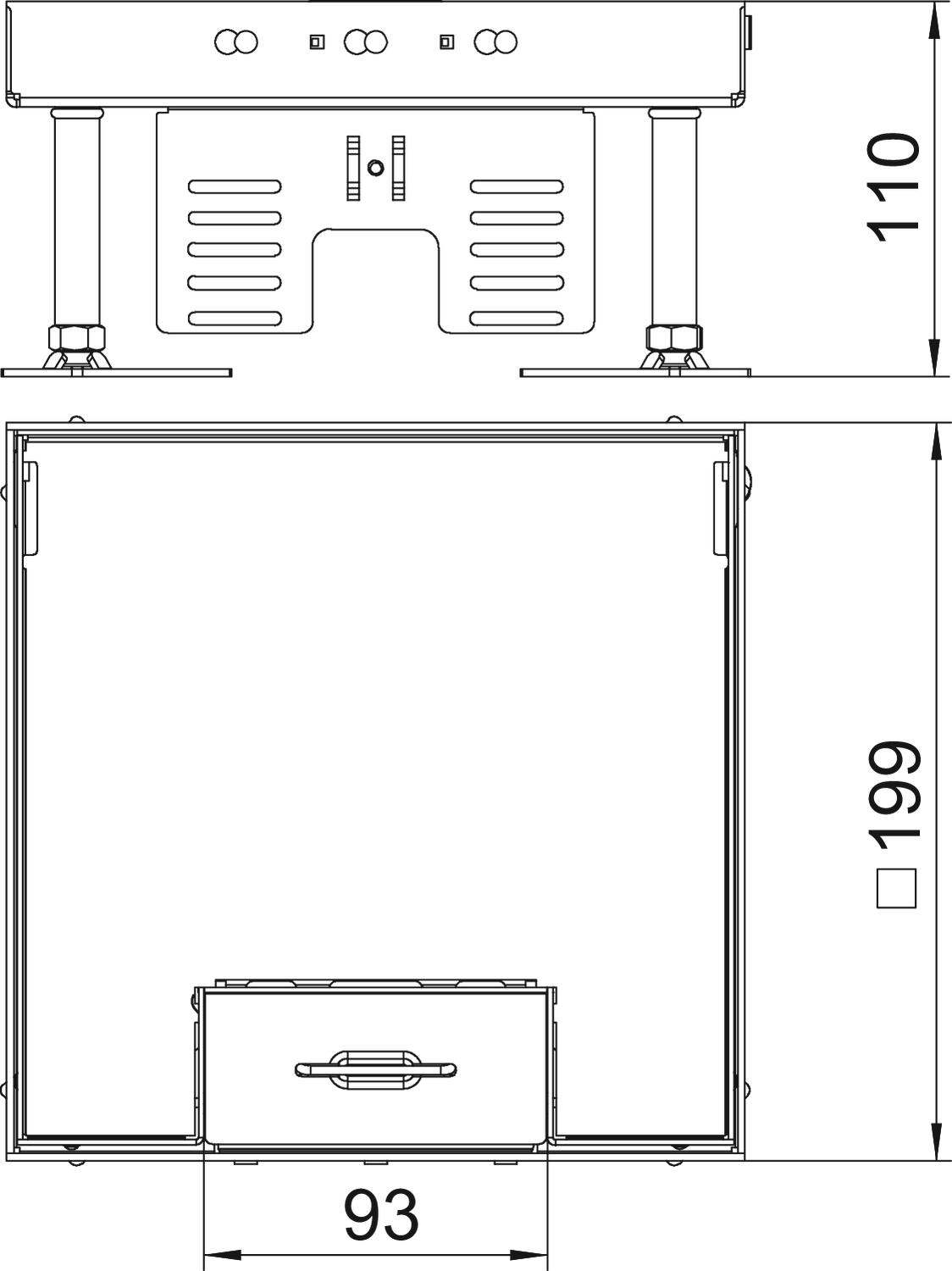

Dimensiones
| Medida h | 105 mm |
|---|
Datos medioambientales
10,8531 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 10,8531 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 10,8531 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
RK NEV2 110
7405815
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
SK RK4
7404380
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
DUG 350-3 4
7400505
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
UT3 45 3
7408723
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
MTU 2
7407836
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7405815
Unidad de nivelación RKNEV2Tipo
RK NEV2 110
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Tipo
SK RK4
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (2)
Catálogos y folletos (1)
Declaraciones (3)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (2)
Modelos
Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Tamaño nominal para unidades portamecanismos
Medida h
Código
RKSN2 4 MS 20
105
150
20
4
105
7409202
RKSN2 4 MS 25
110
155
25
4
110
7409204
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
RKSN2 4 MS 20
Código
7409202
Altura del piso mín.
105
Altura del piso máx.
150
Espesor del revestimiento del suelo
20
Tamaño nominal para unidades portamecanismos
4
Medida h
105
RKSN2 4 MS 25
Código
7409204
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
25
Tamaño nominal para unidades portamecanismos
4
Medida h
110
