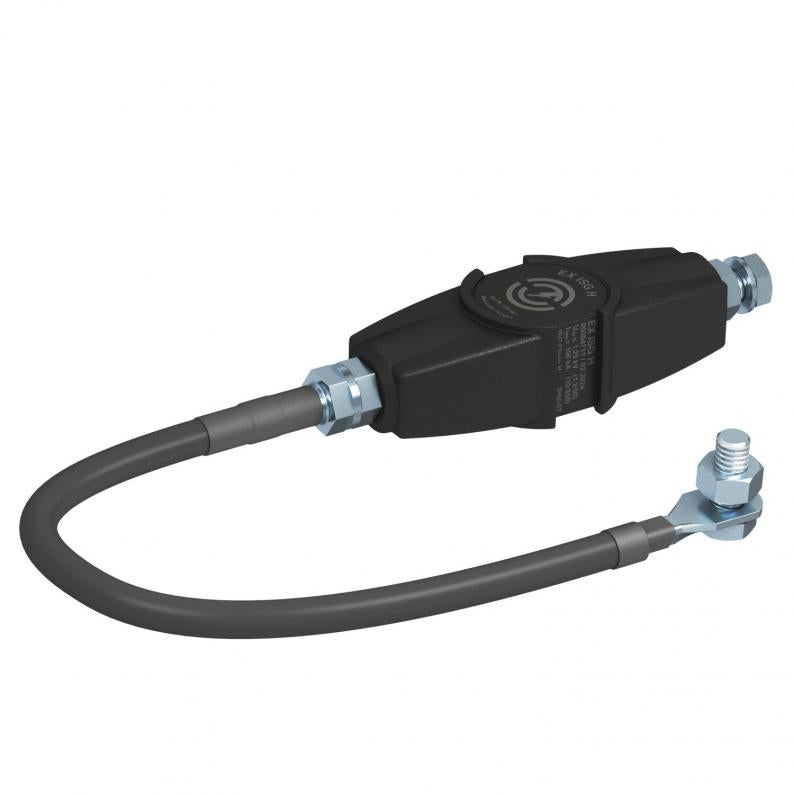

Vía de chispas de separación EX ISG H, con un conducto
Tipo EX ISG H 350
|Código 5240031
|EAN 4012196521180
Código / Tipo
Valor cresta de corriente de rayo
Intensidad nominal de descarga
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
• Vía de chispas de separación según VDE 0185-561-3 (IEC 62561-3)
• Homologación Ex según ATEX
• Identificación según EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Identificación según EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Homologación Ex según IECEx
• Identificación según IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificación según IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Homologación Ex según INMETRO
• Identificación según ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificación según ABNT NBR IEC 60079-31: Ex tb IIIC T80 °C Db IP67
Aplicación: en zonas con peligro de explosión zona 1/21 y 2/22 para el puenteado indirecto de bridas y prensaestopas aislantes, p. ej. instalaciones con protección catódica contra la corrosión (PCC).
• Homologación Ex según ATEX
• Identificación según EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Identificación según EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Homologación Ex según IECEx
• Identificación según IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificación según IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Homologación Ex según INMETRO
• Identificación según ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificación según ABNT NBR IEC 60079-31: Ex tb IIIC T80 °C Db IP67
Aplicación: en zonas con peligro de explosión zona 1/21 y 2/22 para el puenteado indirecto de bridas y prensaestopas aislantes, p. ej. instalaciones con protección catódica contra la corrosión (PCC).
Datos técnicos
Datos técnicos
| Tensión alterna de reacción | 0,56 kV |
|---|---|
| Clase de protección | IP65/67 |
| Modelo a prueba de explosiones | sí |
| Tipo de protección contra ignición | Encapsulamiento resistente a presión |
| Conexión | Métrico |
| Material de la conexión | Cinc colado a presión |
| Conducción de corriente de rayo | H/100 kA |
| Tensión alterna soportada de diseño | 250 V |
| Tensión continua soportada de diseño | 354 V |
| Tensión de choque de respuesta de diseño | 1,25 kV |
| Conforme a ROHS | sí |
| Longitud del cable de conexión | 0,35 m |
| Valor cresta de corriente de rayo | 100 kA |
| Intensidad nominal de descarga | 100 kA |
| Rango de temperatura | -20 °C |
| Rango de temperatura máx. | 60 °C |
| Dimensión | 350mm |
| Material | Pegamento térmico |
| Serie de productos | Ex |
Datos medioambientales
2,63 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 2,63 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,63 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
