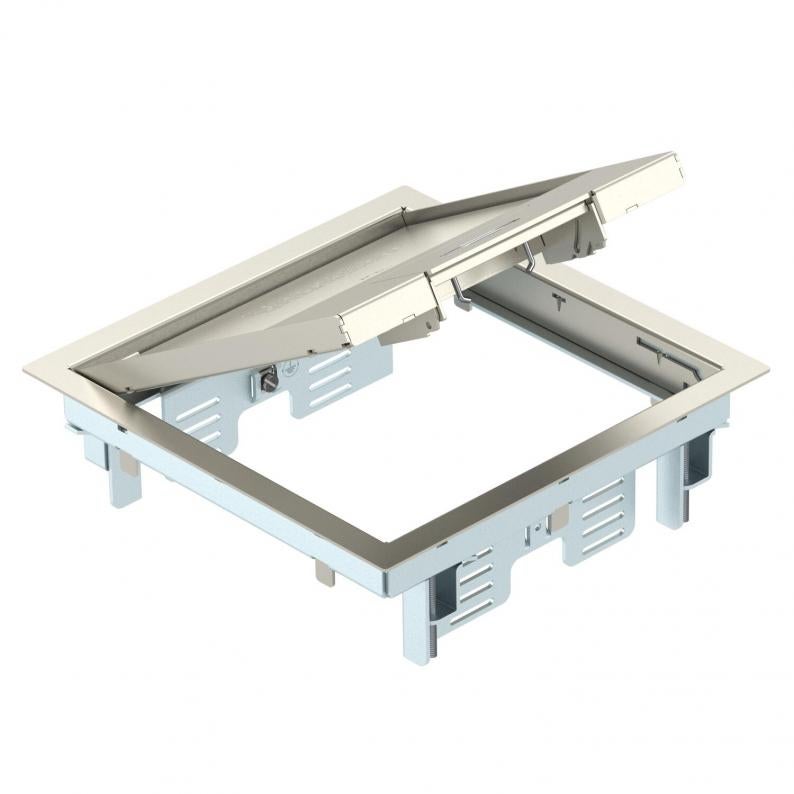

Conjunto portamecanismos GES4M-2 con asidero
Tipo GES4M-2 10U
|Código 7405191
|EAN 4012196028726
Código / Tipo
7405191 / GES4M-2 10U
Espesor del revestimiento del suelo
5 mm
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Unidad portamecanismos con asidero para hasta 6 dispositivos individuales Modul 45 en 2 soportes universales UT3, para su uso en sistemas de canalización y suelos de sistema en interiores.
Escalera de encaje de plancha de acero galvanizado. El grosor del revestimiento del suelo está ajustado a 5 mm y puede ajustarse a 10 mm si es necesario.
Conjunto portamecanismos con asidero, 2 compartimentos, cubeta MT4. Pueden instalarse 2 tapas ciegas APMT2.
Escalera de encaje de plancha de acero galvanizado. El grosor del revestimiento del suelo está ajustado a 5 mm y puede ajustarse a 10 mm si es necesario.
Conjunto portamecanismos con asidero, 2 compartimentos, cubeta MT4. Pueden instalarse 2 tapas ciegas APMT2.
Se pueden instalar hasta 4 mecanismos con placa central de 50.
Datos técnicos

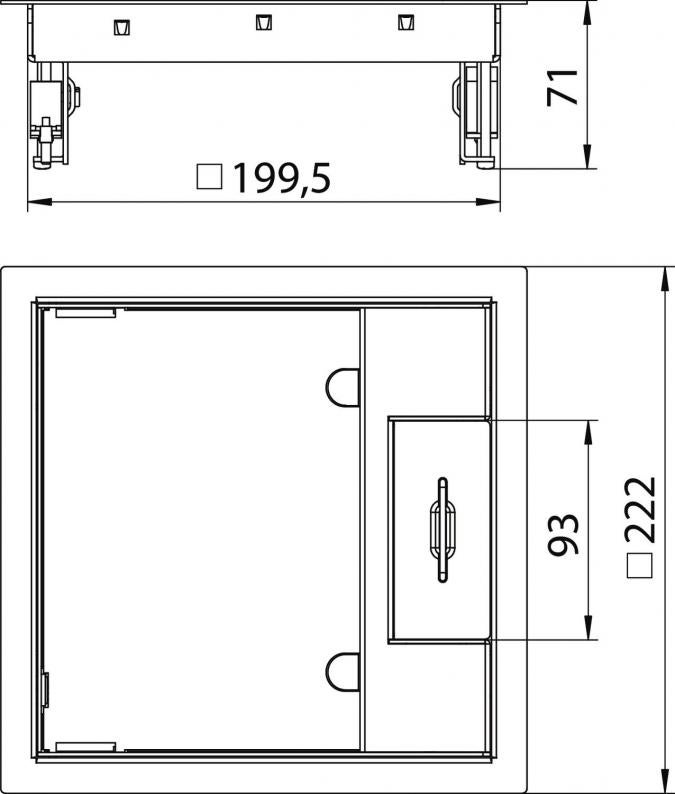

Dimensiones
| Longitud | 222 mm |
|---|---|
| Ancho | 222 mm |
Datos técnicos
| Altura del piso mín. | 78 mm |
|---|---|
| Espesor del revestimiento del suelo | 5 mm |
| Adecuado para canalización bajo pavimento | sí |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Número de dispositivos instalables | 6 |
| Posibilidad de instalar una junta | no |
| Longitud, dimensiones de montaje | 201 mm |
| Ancho, dimensiones de montaje | 201 mm |
| Longitud, dimensiones exteriores | 222 mm |
| Ancho, dimensiones exteriores | 222 mm |
| Apropiado para canal bajo suelo | sí |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | seco |
| Modelo del marco | marco protector de moqueta , |
| Número de cajas portamecanismos | 2 |
| Apropiado para limpieza con agua | no |
| Profundidad de montaje | 78 mm |
| Con entalladura para revestimiento de suelo | sí |
| Marco para revestimiento del suelo | sí |
| Modelo de salida de cable | Salida de cable giratoria |
| Soportes para alojar cajas portamecanismos | sí |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | MT3 / GB2 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | 4 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP10 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | Cuadrado |
| Mecanismo de apertura | Asidero |
| Conforme a ROHS | sí |
| Rango de sujeción D mín. | 3 mm |
| Rango de sujeción D máx. | 61 mm |
| Dimensión | 223x223x70 |
| Material | Acero inoxidable 1.4301 |
| Espesor máx. del revestimiento del suelo | 10 mm |
| Serie de productos | GES |
Datos medioambientales
15,4339 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 15,4339 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 15,4339 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
