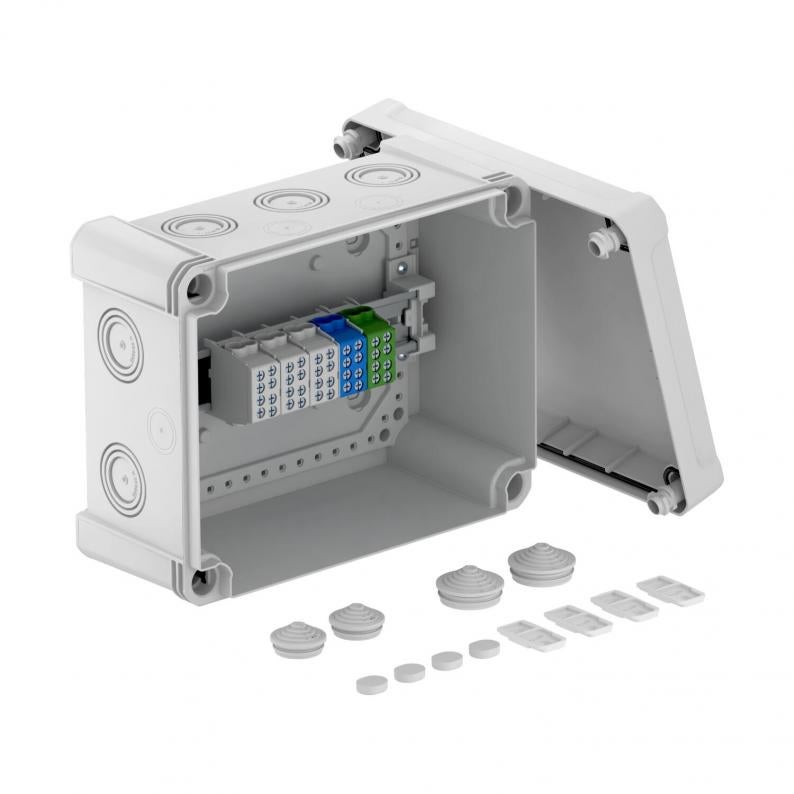

Caja de derivación X 16 con borne de derivación y carril DIN
Tipo X16 H25 GNP5 LGR
|Código 2005312
|EAN 4012196585861
Código / Tipo
Medidas interiores
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Caja de derivación para la conexión de cables y líneas en zonas interiores y zonas exteriores. Forma rectangular con entradas ciegas. Apropiado para el montaje en pared y techo con la posibilidad de fijación exterior, interior o montaje en las esquinas. Particularmente resistente a los impactos con IK09. Tapa con cierre rápido, precintable. Fabricada con materiales libres de halógenos y resistentes a los rayos UV.Incluye terminal de derivación de línea principal de 5 polos, cada uno con secciones de 2 x 25 mm² + 2 x 16 mm² por polo.
Caja de conexiones según DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Además se adjunta un borne de derivación de la línea principal de 5 polos con 2 x 25 mm² + 2 x 16 mm ² secciones de conducción por polo.
Caja de conexiones según DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Además se adjunta un borne de derivación de la línea principal de 5 polos con 2 x 25 mm² + 2 x 16 mm ² secciones de conducción por polo.
Datos técnicos

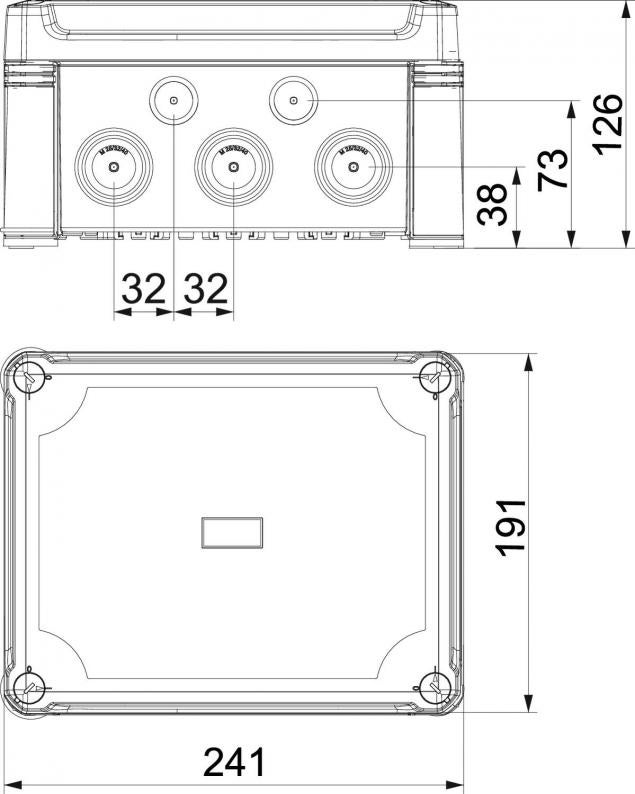

Dimensiones
| Longitud | 241 mm |
|---|---|
| Ancho | 191 mm |
| Altura | 126 mm |
| Medidas interiores | 227x177x110 mm |
Datos técnicos
| A prueba de impactos | sí |
|---|---|
| Libre de halógenos | sí |
| Reforzado con fibra de vidrio | sí |
| Número de entradas | 10 |
| Entrada por la parte posterior | no |
| Tapa transparente | no |
| Clase de protección | IP67 |
| Tensión nominal | 750 V |
| Tubular | sí |
| Con tapa | sí |
| Precintable | sí |
| Tipo de entrada | Membrana escalonada separable |
| Tensión de aislamiento calculada Ui | 750 V |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Troquelado |
| Con apantallamiento | no |
| Resistente a la intemperie | sí |
| Grado de protección código IK | IK09 |
| Máx. Sección de conductor | 25 mm² |
| Sección nominal mín. | 6 mm² |
| Sección nominal máx. | 16 mm² |
| Ejecución | Rectangular |
| Montaje | Sin |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Modo de montaje | Montaje sobre pared/techo |
| Rango de temperatura | -25 °C |
| Rango de temperatura máx. | 65 °C |
| Antiinflamable | según la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 650 °C |
| Dimensión | 240x191x125 |
| Material | Policarbonato |
| Color | Gris claro, RAL 7035 |
Datos medioambientales
3,2945 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 3,2945 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 3,2945 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (3)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Medidas interiores
Número de entradas
Clase de protección
Color
Código
X16 H25 GNP5 LGR
227x177x110
10
IP67
Gris claro, RAL 7035
2005312
X16 H35 GNP5 LGR
227x177x110
10
IP67
Gris claro, RAL 7035
2005316
X16 H25 GNP5 LGR
Código
2005312
Medidas interiores
227x177x110
Número de entradas
10
Clase de protección
IP67
Color
Gris claro, RAL 7035
X16 H35 GNP5 LGR
Código
2005316
Medidas interiores
227x177x110
Número de entradas
10
Clase de protección
IP67
Color
Gris claro, RAL 7035
