Caja de derivación X 06 con carriles DIN
Tipo X06 R LGR-TR
|Código 2005092
|EAN 4012196582723
Código / Tipo
2005092 / X06 R LGR-TR
Medidas interiores
137x105x68 mm
Número de entradas
8
Clase de protección
IP67
Color
Gris/transparente
Ud. mín. envase: 1 Unidad
1Unidad
Unidad

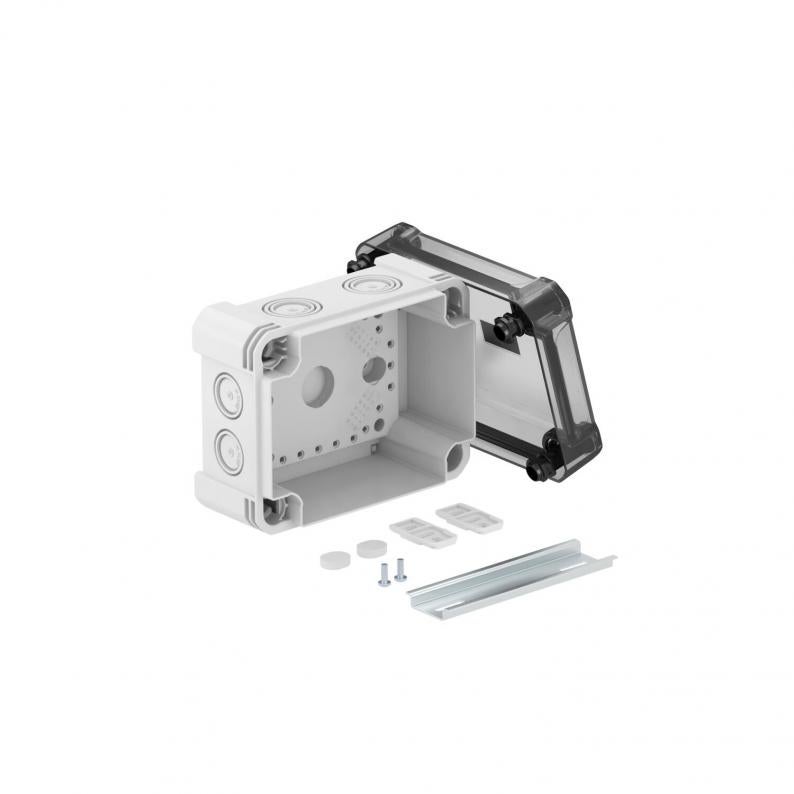

Descripción
Caja de derivación con carril DIN.para la conexión de cables y líneas en zonas interiores y zonas exteriores. Forma rectangular con entradas ciegas. Apropiado para el montaje en pared y techo con la posibilidad de fijación exterior, interior o montaje en las esquinas. Particularmente resistente a los impactos con IK09. Tapa transparente con cierre rápido, precintable. Fabricada con materiales libres de halógenos y resistentes a los rayos UV.
Incluye riel tipo 2069.
Caja de derivación según DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Incluye riel tipo 2069.
Caja de derivación según DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Datos técnicos

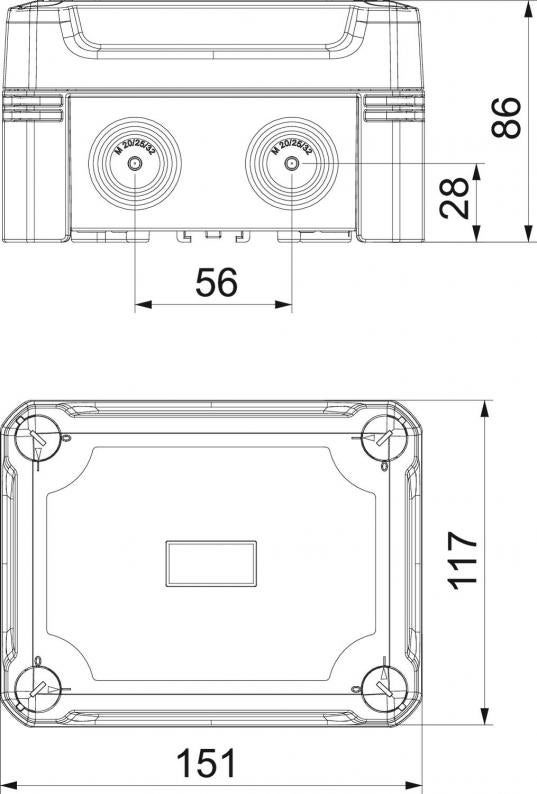

Dimensiones
| Longitud | 151 mm |
|---|---|
| Ancho | 117 mm |
| Altura | 86 mm |
| Medidas interiores | 137x105x68 mm |
Datos técnicos
| A prueba de impactos | sí |
|---|---|
| Libre de halógenos | sí |
| Reforzado con fibra de vidrio | sí |
| Número de entradas | 8 |
| Entrada por la parte posterior | no |
| Tapa transparente | sí |
| Clase de protección | IP67 |
| Tensión nominal | 750 V |
| Tubular | sí |
| Con tapa | sí |
| Precintable | sí |
| Tipo de entrada | Membrana escalonada separable |
| Tensión de aislamiento calculada Ui | 750 V |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Troquelado |
| Con apantallamiento | no |
| Resistente a la intemperie | sí |
| Grado de protección código IK | IK09 |
| Máx. Sección de conductor | 6 mm² |
| Sección nominal mín. | 2,5 mm² |
| Sección nominal máx. | 6 mm² |
| Ejecución | Rectangular |
| Montaje | Perfil para cuadros eléctricos |
| Tapa | Transparente |
| Fijación de tapa | Atornillado |
| Modo de montaje | Montaje sobre pared/techo |
| Rango de temperatura | -25 °C |
| Rango de temperatura máx. | 65 °C |
| Antiinflamable | según la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 650 °C |
| Dimensión | 150x116x86 |
| Material | Policarbonato |
| Color | Gris/transparente |
Datos medioambientales
1,6733 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 1,6733 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,6733 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
