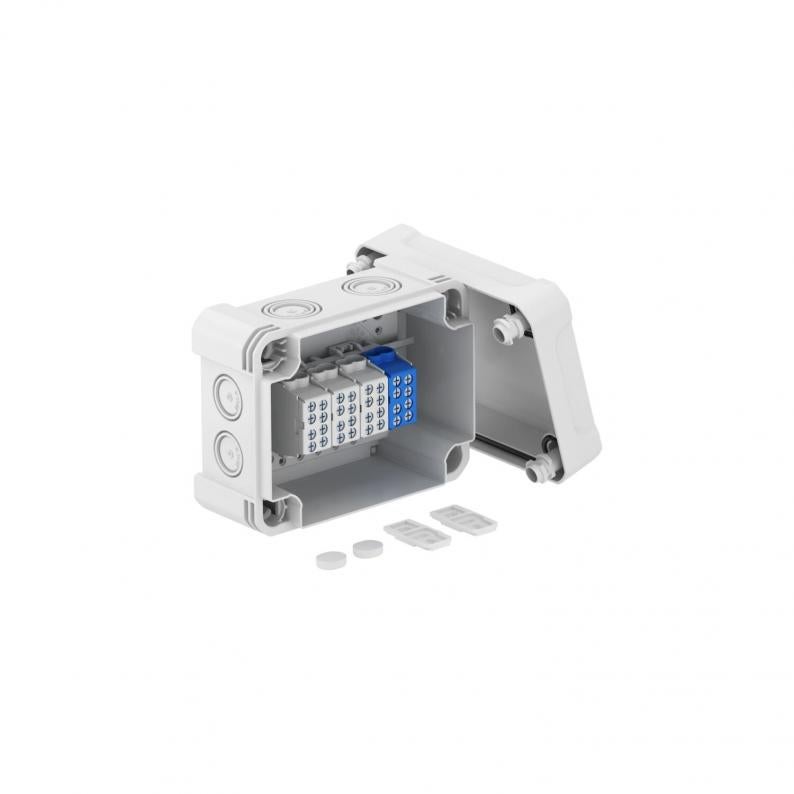

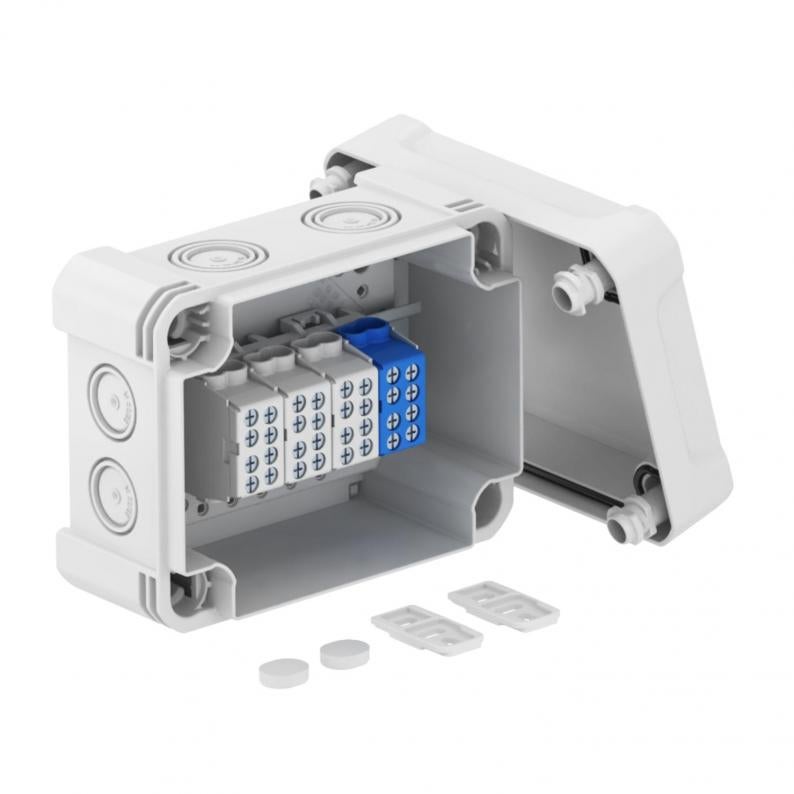

Caja de derivación X 06 con borne de derivación y carril DIN
Tipo X06 H25 GP4 LGR
|Código 2005304
|EAN 4012196585847
Código / Tipo
2005304 / X06 H25 GP4 LGR
Medidas interiores
137x105x68 mm
Número de entradas
8
Clase de protección
IP67
Color
Gris claro, RAL 7035
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Caja de derivación con borne para la conexión de cables y líneas en zonas interiores y zonas exteriores. Forma rectangular con entradas ciegas. Apropiado para el montaje en pared y techo con la posibilidad de fijación exterior, interior o montaje en las esquinas. Particularmente resistente a los impactos con IK09. Tapa con cierre rápido, precintable. Fabricada con materiales libres de halógenos y resistentes a los rayos UV.
Incluye terminal de derivación del cable principal de 4 polos, cada uno con 2 x 25 mm² + 2 x 16 mm² secciones de conexión del conductor por polo.
Caja de derivación de cables conforme a DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Además se adjunta un borne de derivación de la línea principal de 4 polos con 2 x 25 mm² + 2 x 16 mm² secciones de conducción por polo.
Incluye terminal de derivación del cable principal de 4 polos, cada uno con 2 x 25 mm² + 2 x 16 mm² secciones de conexión del conductor por polo.
Caja de derivación de cables conforme a DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Además se adjunta un borne de derivación de la línea principal de 4 polos con 2 x 25 mm² + 2 x 16 mm² secciones de conducción por polo.
Datos técnicos

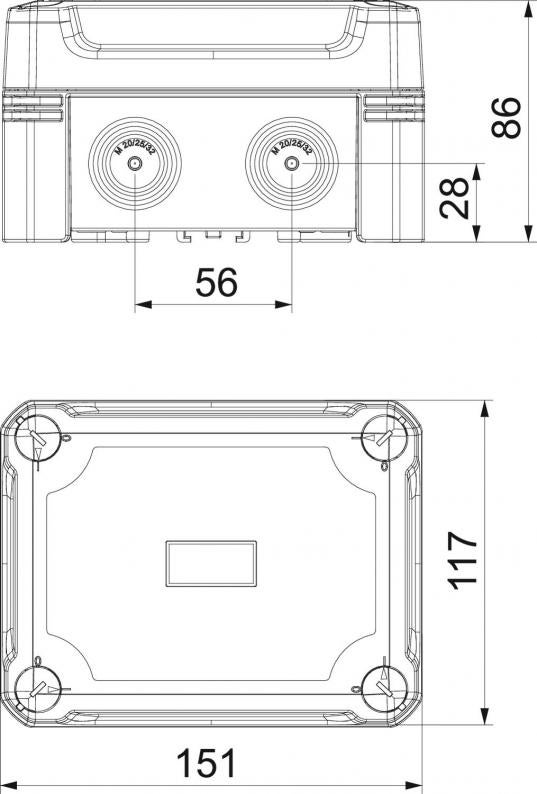

Dimensiones
| Longitud | 151 mm |
|---|---|
| Ancho | 117 mm |
| Altura | 86 mm |
| Medidas interiores | 137x105x68 mm |
Datos técnicos
| A prueba de impactos | sí |
|---|---|
| Libre de halógenos | sí |
| Reforzado con fibra de vidrio | sí |
| Número de entradas | 8 |
| Entrada por la parte posterior | no |
| Tapa transparente | no |
| Clase de protección | IP67 |
| Tensión nominal | 750 V |
| Tubular | sí |
| Con tapa | sí |
| Precintable | sí |
| Tipo de entrada | Membrana escalonada separable |
| Tensión de aislamiento calculada Ui | 750 V |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Troquelado |
| Con apantallamiento | no |
| Resistente a la intemperie | sí |
| Grado de protección código IK | IK09 |
| Máx. Sección de conductor | 25 mm² |
| Sección nominal mín. | 2,5 mm² |
| Sección nominal máx. | 6 mm² |
| Ejecución | Rectangular |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Modo de montaje | Montaje sobre pared/techo |
| Rango de temperatura | -25 °C |
| Rango de temperatura máx. | 65 °C |
| Antiinflamable | según la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 650 °C |
| Dimensión | 150x116x86 |
| Material | Policarbonato |
| Color | Gris claro, RAL 7035 |
Datos medioambientales
1,4982 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,4982 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,4982 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
