Caja de derivación X 02
Tipo X02 LGR
|Código 2005004
|EAN 4012196577378
Código / Tipo
Medidas interiores
Color
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

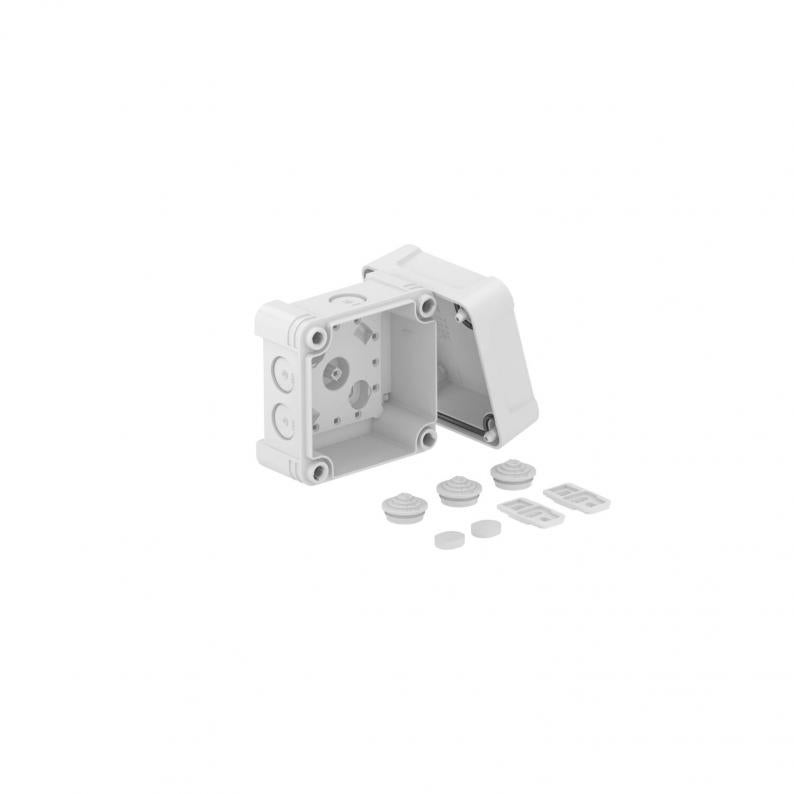

Caja de derivación para la conexión de cables y líneas en zonas interiores y zonas exteriores. Forma cuadrada con entradas ciegas. Apropiado para el montaje en pared y techo con la posibilidad de fijación exterior, interior o montaje en las esquinas. Particularmente resistente a los impactos con IK09. Tapa con cierre rápido, precintable. Fabricada con materiales libres de halógenos y resistentes a los rayos UV.
Caja de derivación según DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Caja de derivación según DIN EN 60670. Antiinflamable según DIN EN 60695-2-11, temperatura de ensayo 650 °C. Resistencia al impacto IK09 según DIN EN 50102. Grado de protección IP67 según DIN EN 60529.
Datos técnicos

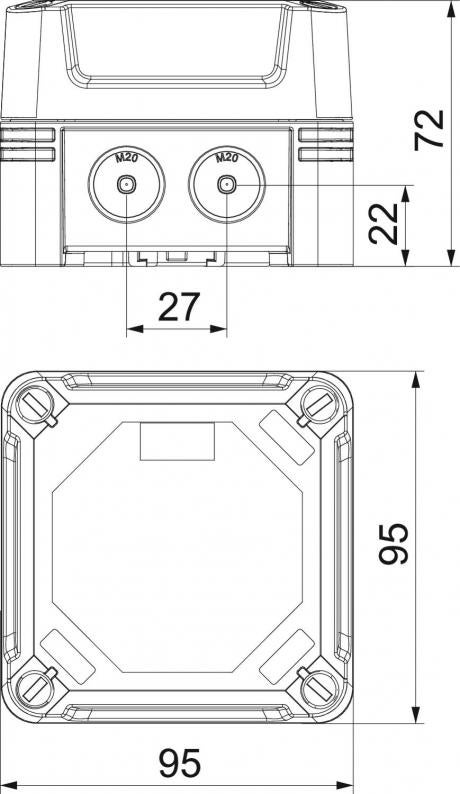

Dimensiones
| Longitud | 95 mm |
|---|---|
| Ancho | 95 mm |
| Altura | 72 mm |
| Medidas interiores | 85x85x57 mm |
Datos técnicos
| A prueba de impactos | sí |
|---|---|
| Libre de halógenos | sí |
| Reforzado con fibra de vidrio | sí |
| Número de entradas | 7 |
| Entrada por la parte posterior | no |
| Tapa transparente | no |
| Clase de protección | IP67 |
| Tensión nominal | 750 V |
| Tubular | sí |
| Con tapa | sí |
| Precintable | sí |
| Tipo de entrada | Membrana escalonada separable |
| Tensión de aislamiento calculada Ui | 750 V |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Troquelado |
| Con apantallamiento | no |
| Resistente a la intemperie | sí |
| Grado de protección código IK | IK09 |
| Máx. Sección de conductor | 2,5 mm² |
| Sección nominal mín. | 1 mm² |
| Sección nominal máx. | 2,5 mm² |
| Ejecución | Cuadrado |
| Montaje | Sin |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Modo de montaje | Montaje sobre pared/techo |
| Rango de temperatura | -25 °C |
| Rango de temperatura máx. | 65 °C |
| Antiinflamable | según la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 650 °C |
| Dimensión | 95x95x72 |
| Material | Policarbonato |
| Color | Gris claro, RAL 7035 |
Datos medioambientales
0,7286 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 0,7286 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,7286 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (4)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Medidas interiores
Número de entradas
Clase de protección
Color
Código
X02 LGR
85x85x57
7
IP67
Gris claro, RAL 7035
2005004
X02 LGR-TR
85x85x57
7
IP67
Gris/transparente
2005054
X02 SW
85x85x57
7
IP67
negro grafito; RAL 9011
2005114
X02 SW-RO
85x85x57
7
IP67
Negro/rojo
2005144
Color
X02 LGR
Código
2005004
Medidas interiores
85x85x57
Número de entradas
7
Clase de protección
IP67
Color
Gris claro, RAL 7035
X02 LGR-TR
Código
2005054
Medidas interiores
85x85x57
Número de entradas
7
Clase de protección
IP67
Color
Gris/transparente
X02 SW
Código
2005114
Medidas interiores
85x85x57
Número de entradas
7
Clase de protección
IP67
Color
negro grafito; RAL 9011
X02 SW-RO
Código
2005144
Medidas interiores
85x85x57
Número de entradas
7
Clase de protección
IP67
Color
Negro/rojo
