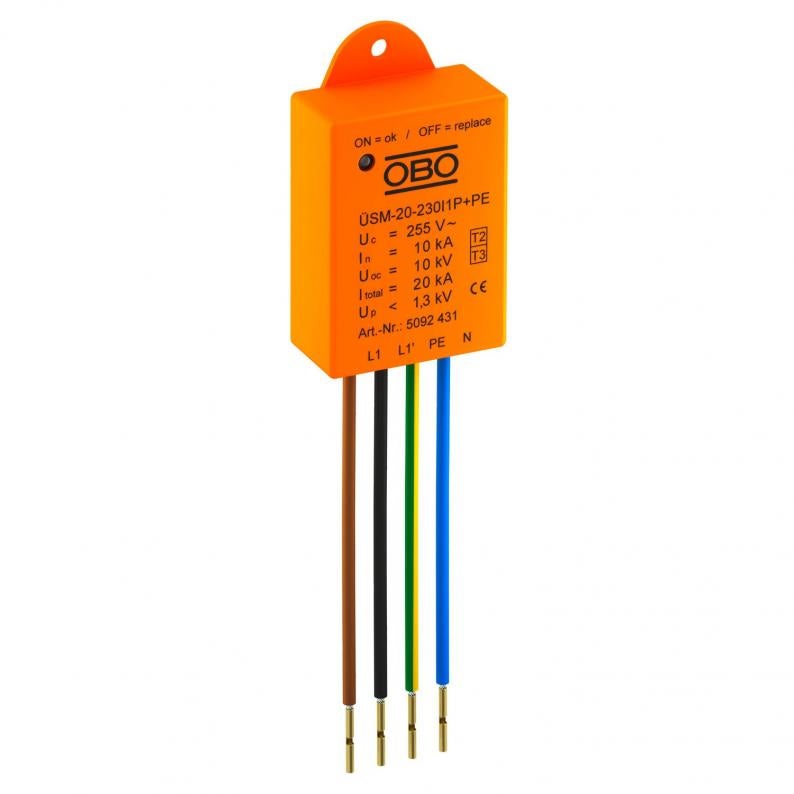

Protección contra sobretensiones para sistemas LED ÜSM-20-230I1P+PE
Tipo ÜSM-20-230I1P+PE
|Código 5092431
|EAN 4012196515400
Código / Tipo
5092431 / ÜSM-20-230I1P+PE
Clase de protección
IP20
Máxima tensión de funcionamiento CA
255 V
Modelo de polos
1+N/PE
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Módulo de protección contra sobretensiones tipo 2+3 según DIN EN 61643-11 para redes de 230/400 V.
Para la protección de iluminación LED.
• Con indicación de funcionamiento y desconexión del circuito de carga en caso de fallo de SPD
• Dimensiones reducidas para el montaje en cajas de conexión en mástil o delante del driver
• Circuito de protección 1+NPE con capacidad de descarga máxima de 20 kA
• Limitación de sobretensiones por debajo de 1300 V o 1000 V @ 5kA
• Con o sin desconexión de la lámpara en caso de avería
Aplicación: en la caja de paso de cable, caja de derivación, canal de cable hasta sistemas bajo suelo
Para la protección de dispositivos electrónicos, como p. ej. lámparas LED, contra sobretensiones
Para la protección de iluminación LED.
• Con indicación de funcionamiento y desconexión del circuito de carga en caso de fallo de SPD
• Dimensiones reducidas para el montaje en cajas de conexión en mástil o delante del driver
• Circuito de protección 1+NPE con capacidad de descarga máxima de 20 kA
• Limitación de sobretensiones por debajo de 1300 V o 1000 V @ 5kA
• Con o sin desconexión de la lámpara en caso de avería
Aplicación: en la caja de paso de cable, caja de derivación, canal de cable hasta sistemas bajo suelo
Para la protección de dispositivos electrónicos, como p. ej. lámparas LED, contra sobretensiones
Datos técnicos

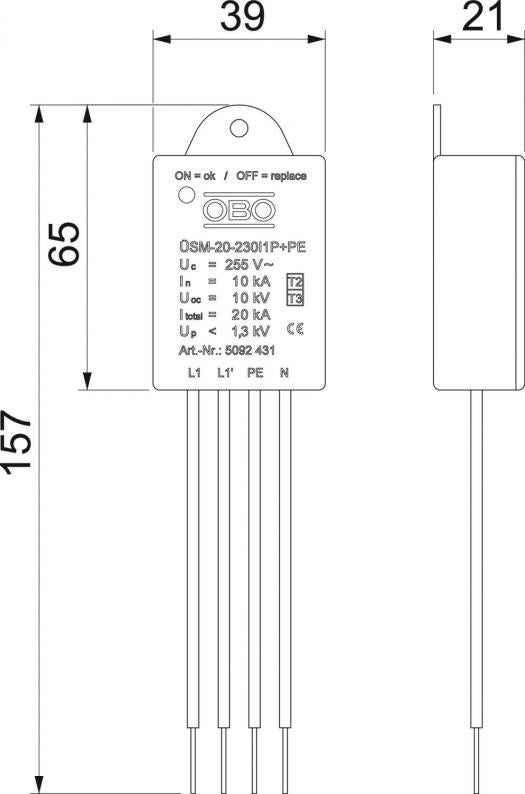

Dimensiones
| Longitud | 155 mm |
|---|---|
| Ancho | 40 mm |
| Altura | 21 mm |
Datos técnicos
| Señalización en el dispositivo | Visual |
|---|---|
| Clase de protección | IP20 |
| Tensión máxima de funcionamiento (L-N) | 255 V |
| Tensión máxima de funcionamiento (N-PE) | 255 V |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 10 kA |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 10 kA |
| Máxima corriente de descarga (8/20 μs) [L-N] | 10 kA |
| Máxima corriente de descarga (8/20 μs) [N-PE] | 10 kA |
| Categoría de pruebas tipo 2 | sí |
| Categoría de pruebas tipo 3 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Nivel de protección [L-N] | ≤1,3 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 10 kA |
| Modelo de polos | 1+N/PE |
| Modo de montaje | Otros |
| Máx. protección contra sobrecorrientes del lado de la red | 16 |
| Versión | 1 polo + NPE para SK I |
| Conforme a ROHS | sí |
| Corriente nominal (terminal de entrada/salida) | 16 A |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| Longitud del cable de conexión | 0,09 m |
| SPD según IEC 61643-1 | clase II+III |
| Clasificación según la norma EN 61643-11 | Tipo 2+3 |
| LPZ | 1→2 |
| Máxima corriente de descarga (8/20 μs) | 20 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 16 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 230V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 20 kA |
|---|---|
| Nivel de protección común [L-PE] | 1,5 kV |
Datos medioambientales
0,024 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,024 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,024 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
