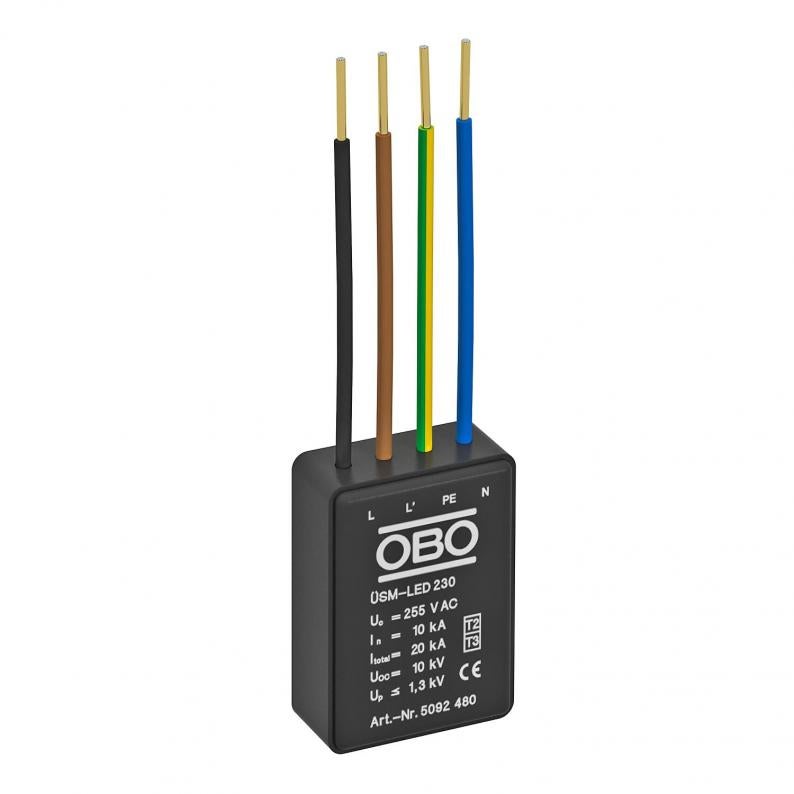

Protección contra sobretensiones para sistemas LED 230 V
Tipo ÜSM-LED 230
|Código 5092480
|EAN 4012196035441
Código / Tipo
5092480 / ÜSM-LED 230
Clase de protección
IP20
Máxima tensión de funcionamiento CA
255 V
Modelo de polos
1+N/PE
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Módulo de protección contra sobretensiones tipo 2+3 según DIN EN 61643-11 para redes de 230/400 V.
Para la protección de iluminación LED.
• Con indicación visual de funcionamiento
• Con tamaño reducido para montaje en mástil o en cabezal de lámpara LED
• Circuito de protección 1+NPE con capacidad de descarga máxima de 20 kA
• Reducción de sobretensión debajo de 1300 V o 1000 V @ 5 kA
• Con o sin desconexión de la lámpara en caso de avería
Aplicación: uso universal para todos los sistemas de iluminación
Para la protección de dispositivos electrónicos, como p. ej. lámparas LED, contra sobretensiones
Para la protección de iluminación LED.
• Con indicación visual de funcionamiento
• Con tamaño reducido para montaje en mástil o en cabezal de lámpara LED
• Circuito de protección 1+NPE con capacidad de descarga máxima de 20 kA
• Reducción de sobretensión debajo de 1300 V o 1000 V @ 5 kA
• Con o sin desconexión de la lámpara en caso de avería
Aplicación: uso universal para todos los sistemas de iluminación
Para la protección de dispositivos electrónicos, como p. ej. lámparas LED, contra sobretensiones
Datos técnicos
Datos técnicos
| Estructura de red | Otros |
|---|---|
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Tensión máxima de funcionamiento (L-N) | 255 V |
| Tensión máxima de funcionamiento (N-PE) | 255 V |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 10 kA |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 10 kA |
| Máxima corriente de descarga (8/20 μs) [L-N] | 20 kA |
| Máxima corriente de descarga (8/20 μs) [N-PE] | 20 kA |
| Señalización remota | no |
| Categoría de pruebas tipo 2 | sí |
| Categoría de pruebas tipo 3 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Fusible previo integrado | no |
| Nivel de protección [L-N] | ≤1,3 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 10 kA |
| Modelo de polos | 1+N/PE |
| Modo de montaje | Otros |
| Máx. protección contra sobrecorrientes del lado de la red | 16 |
| Versión | 1+NPE |
| Conforme a ROHS | sí |
| Corriente nominal (terminal de entrada/salida) | 16 A |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| Longitud del cable de conexión | 0,09 m |
| SPD según IEC 61643-1 | clase II+III |
| Clasificación según la norma EN 61643-11 | Tipo 2+3 |
| LPZ | 1→3 |
| Máxima corriente de descarga (8/20 μs) | 20 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 16 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 230V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 20 kA |
|---|
Datos medioambientales
0,0251 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,0251 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,0251 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
