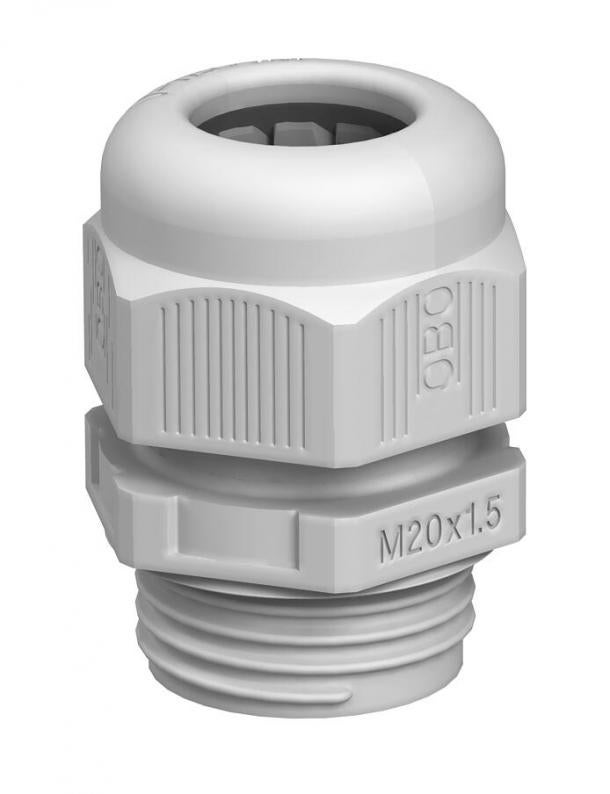

Prensaestopas con tuerca de sombrerete, rosca métrica, gris plateado

Prensaestopas con tuerca de sombrerete, rosca métrica, gris plateado

Tipo V-TEC VM16 SGR
|
Código 2022845
|
EAN 4012195532699
Mostrar todas las versiones
Código / Tipo
Rosca

Ud. mín. envase: 50 Unidad

Unidad

Descripción

La forma más rápida y cómoda de conseguir la descarga de tracción y buena estanqueidad mediante la utilización de prensaestopas en cajas de derivación y carcasas: los eficaces prensaestopas V-TEC VM de OBO. Con el cierre hermético integrado y la especial tecnología de lengüetas de OBO, se logra alcanzar la clase de protección IP68. La descarga de tracción y la estanquidad se verifican según la norma EN 50262.

La rosca de conexión puede ser métrica o PG, por lo que se puede utilizar de manera universal. Una vez roscada, se logra una fijación permanente: la adaptación óptima de la rosca con el paso correcto proporciona una permanente resistencia a las vibraciones.

Aplicaciones: desde el ámbito de la vivienda privada con cajas de derivación hasta aplicaciones industriales en armarios de distribución.

Rango de temperaturas desde -20°C hasta +65°C.
  • Underwriters Laboratories Inc., EE.UU. + CSA, Canadá
  • Det Norske Veritas
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Retardante de llama 650ºC
  • UV RESISTANT
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Grado de protección IP 68
  • Rosca métrica
  • Huella de CO₂ (PCF)
  • Embalaje sin plástico

Datos técnicos

Datos técnicos

A prueba de impactosno
Libre de halógenossí
Reforzado con fibra de vidriono
protegido contra explosionesno
Posibilidad de descarga de tracciónsí
Clase de protecciónIP68
RoscaM16 x 1,5
Para zona ExSin
Tipo de roscaMétrico
Protección de torsiónno
Con contratuercano
Empaquetadura múltipleno
Racor de cable planono
Tipo de juntaJunta tórica
Prensaestopas divisiblesno
Para zona Ex con gasSin
Para zona Ex con polvo en suspensiónSin
Paso de rosca1,5 mm
Tamaño nominal de rosca16
Medida entre vértices hexagonal22 mm
Sellado D mín.4,5 mm
Sellado D máx.10 mm
Ancho de llave20
VersiónRecto
Conforme a ROHSsí
Largo de la rosca8 mm
Par de giro inestable2,5 Nm
Rango de temperatura-20 °C
Rango de temperatura máx.65 °C
Antiinflamablesegún la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 650 °C
DimensiónM16
MaterialPoliamida
Colorgris plata; RAL 7001
Serie de productosV-TEC VM

Dimensiones

Medida L mín.21,5 mm
Medida L máx.29 mm
Medida L18 mm
Medida L25 mm
Medida E22 mm

Datos medioambientales

0,0301 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje sin plásticosí
Huella de CO2 (GWP) Cradle-to-Gate0,0301 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)0,0301 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared UnitPieza
Declared Unit Quantity1

Accesorios

Accesorios de montaje
Tipo
116 M16 SGR PA

Ud. mín. envase: 100 Unidad

Unidad

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (4)
Certificados (5)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)

Modelos

Rosca
V-TEC VM12 SGR
Código
2022843
Rosca
M12 x 1,5
Empaquetadura múltiple
no
Color
gris plata; RAL 7001
V-TEC VM16 SGR
Código
2022845
Rosca
M16 x 1,5
Empaquetadura múltiple
no
Color
gris plata; RAL 7001
V-TEC VM20 SGR
Código
2022847
Rosca
M20 x 1,5
Empaquetadura múltiple
no
Color
gris plata; RAL 7001
V-TEC VM25 SGR
Código
2022849
Rosca
M25 x 1,5
Empaquetadura múltiple
no
Color
gris plata; RAL 7001
V-TEC VM32 SGR
Código
2022851
Rosca
M32 x 1,5
Empaquetadura múltiple
no
Color
gris plata; RAL 7001
V-TEC VM40 SGR
Código
2022853
Rosca
M40 x 1,5
Empaquetadura múltiple
no
Color
gris plata; RAL 7001
V-TEC VM50 SGR
Código
2022855
Rosca
M50 x 1,5
Empaquetadura múltiple
no
Color
gris plata; RAL 7001
V-TEC VM63 SGR
Código
2022857
Rosca
M63 x 1,5
Empaquetadura múltiple
no
Color
gris plata; RAL 7001
