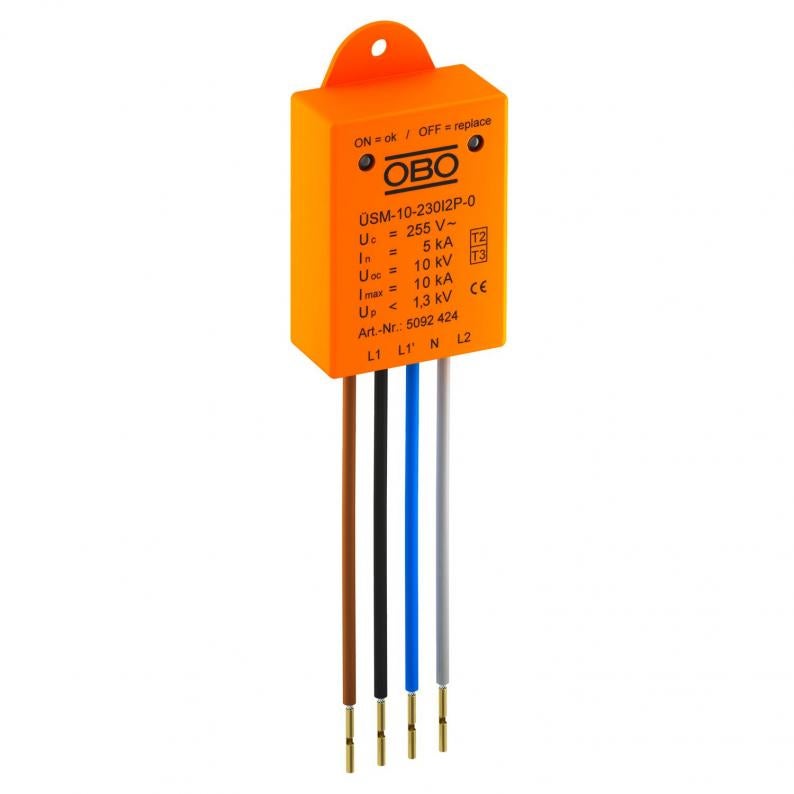

Módulo de protección contra sobretensiones ÜSM-10-230l2P-0
Tipo ÜSM-10-230I2P-0
|Código 5092424
|EAN 4012196426751
Código / Tipo
5092424 / ÜSM-10-230I2P-0
Clase de protección
IP20
Máxima tensión de funcionamiento CA
255 V
Modelo de polos
1+N/PE
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Módulo de protección contra sobretensiones tipo 2+3 según DIN EN 61643-11 para redes de 230/400 V.
Para la protección de dispositivos electrónicos como p. ej., driver LED.
• Para lámparas con 2 fases (reducción de potencia)
• Con indicación de funcionamiento y desconexión del circuito de carga en caso de fallo de SPD
• Dimensiones reducidas para el montaje en cajas de conexión en mástil o delante del driver
• Circuito de protección con capacidad de descarga máxima de 10 kA
• Reducción de sobretensión por debajo de 1300 V (nivel de protección)
• Para lámparas con aislamiento protector (SK II) sin conexión PE
Aplicación: en la caja de paso de cable, caja de derivación, canal de cable hasta sistemas bajo suelo
Para la protección de dispositivos electrónicos, como p. ej. lámparas LED, contra sobretensiones
Para la protección de dispositivos electrónicos como p. ej., driver LED.
• Para lámparas con 2 fases (reducción de potencia)
• Con indicación de funcionamiento y desconexión del circuito de carga en caso de fallo de SPD
• Dimensiones reducidas para el montaje en cajas de conexión en mástil o delante del driver
• Circuito de protección con capacidad de descarga máxima de 10 kA
• Reducción de sobretensión por debajo de 1300 V (nivel de protección)
• Para lámparas con aislamiento protector (SK II) sin conexión PE
Aplicación: en la caja de paso de cable, caja de derivación, canal de cable hasta sistemas bajo suelo
Para la protección de dispositivos electrónicos, como p. ej. lámparas LED, contra sobretensiones
Datos técnicos

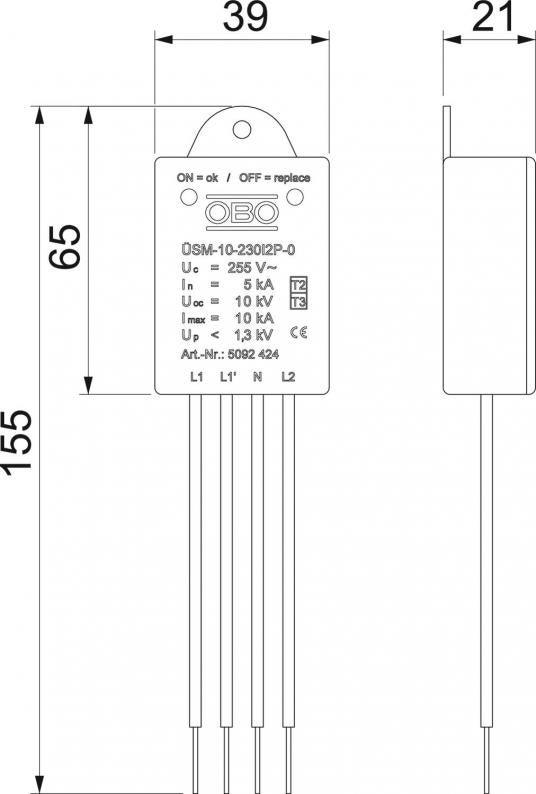

Dimensiones
| Longitud | 155 mm |
|---|---|
| Ancho | 40 mm |
| Altura | 21 mm |
Datos técnicos
| Señalización en el dispositivo | Visual |
|---|---|
| Clase de protección | IP20 |
| Tensión máxima de funcionamiento (L-N) | 255 V |
| Tensión máxima de funcionamiento (N-PE) | 255 V |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 5 kA |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 5 kA |
| Máxima corriente de descarga (8/20 μs) [L-N] | 10 kA |
| Máxima corriente de descarga (8/20 μs) [N-PE] | 10 kA |
| Categoría de pruebas tipo 2 | sí |
| Categoría de pruebas tipo 3 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Nivel de protección [L-N] | ≤1300 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 5 kA |
| Modelo de polos | 1+N/PE |
| Modo de montaje | Otros |
| Máx. protección contra sobrecorrientes del lado de la red | 16 |
| Versión | 2 polos sin PE para SK II |
| Conforme a ROHS | sí |
| Corriente nominal (terminal de entrada/salida) | 16 A |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| Longitud del cable de conexión | 0,09 m |
| SPD según IEC 61643-1 | clase II+III |
| Clasificación según la norma EN 61643-11 | Tipo 2+3 |
| LPZ | 1→2 |
| Máxima corriente de descarga (8/20 μs) | 10 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 16 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 230V |
Datos medioambientales
0,0039 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,0039 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,0039 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
