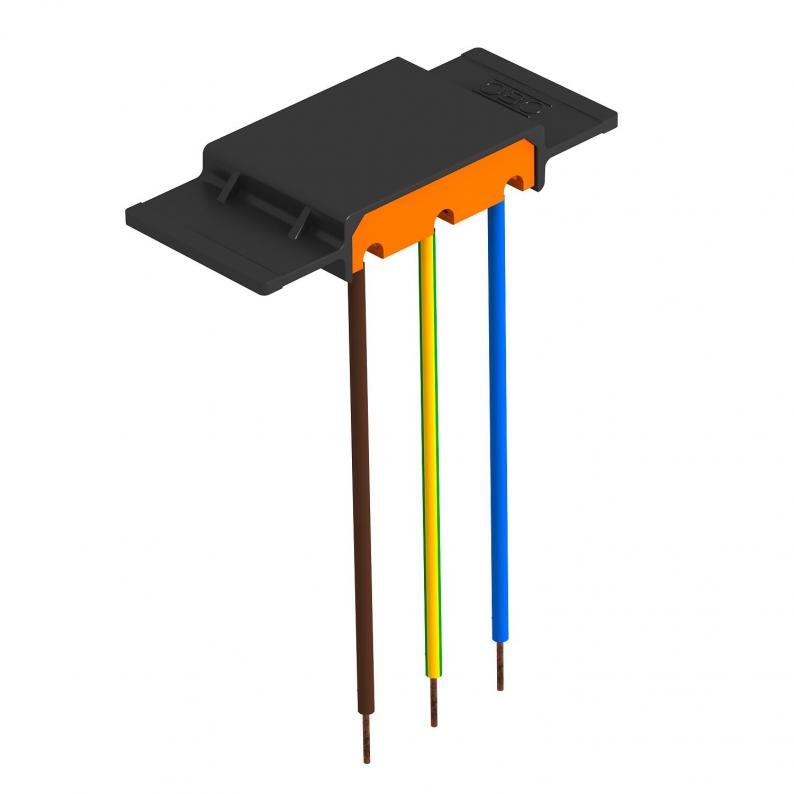

Módulo de protección contra sobretensiones 230 V con soporte para cubeta GB2 y GB3
Tipo ÜSM-A-4
|Código 5092472
|EAN 4012195613596
Código / Tipo
5092472 / ÜSM-A-4
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Módulo de protección contra sobretensiones tipo 3 según DIN EN 61643-11 para redes de 230 V.
• Con aviso acústico de averías
• Con dimensiones reducidas y conexión en Y
• Plástico libre de halógenos (UL 94 V-0)
• Soporte con función de tabique separador para el montaje en cajas portamecanismos GB2 / GB3 y soportes universales UT3 y UT4
Aplicación: uso universal para todos los sistemas de instalación.
2 polos, 16 A/250 V~, con indicación acústica de averías.
• Con aviso acústico de averías
• Con dimensiones reducidas y conexión en Y
• Plástico libre de halógenos (UL 94 V-0)
• Soporte con función de tabique separador para el montaje en cajas portamecanismos GB2 / GB3 y soportes universales UT3 y UT4
Aplicación: uso universal para todos los sistemas de instalación.
2 polos, 16 A/250 V~, con indicación acústica de averías.
Datos técnicos
Datos técnicos
| Estructura de red | Otros |
|---|---|
| Señalización en el dispositivo | Acústico |
| Nivel de protección conductor-tierra | 1500 V |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Nivel de protección [L-N] | ≤1500 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 3 kA |
| Modelo de polos | 1 |
| Modo de montaje | Otros |
| Máx. protección contra sobrecorrientes del lado de la red | 16 |
| Versión | Incl. soporte con función de tabique de separación |
| Conforme a ROHS | sí |
| Corriente nominal (terminal de entrada/salida) | 16 A |
| Temperatura de servicio mín. | -15 °C |
| Temperatura de servicio máx. | 60 °C |
| SPD según IEC 61643-1 | clase III |
| Clasificación según la norma EN 61643-11 | Tipo 3 |
| LPZ | 2→3 |
| Máxima corriente de descarga (8/20 μs) | 6 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 16 A |
| Rango de temperatura | -15 °C |
| Rango de temperatura máx. | 60 °C |
| Dimensión | 255V |
Posibilidades de conexión
| Nivel de protección común [L-PE] | 1500 kV |
|---|
Datos medioambientales
0,0614 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,0614 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,0614 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
