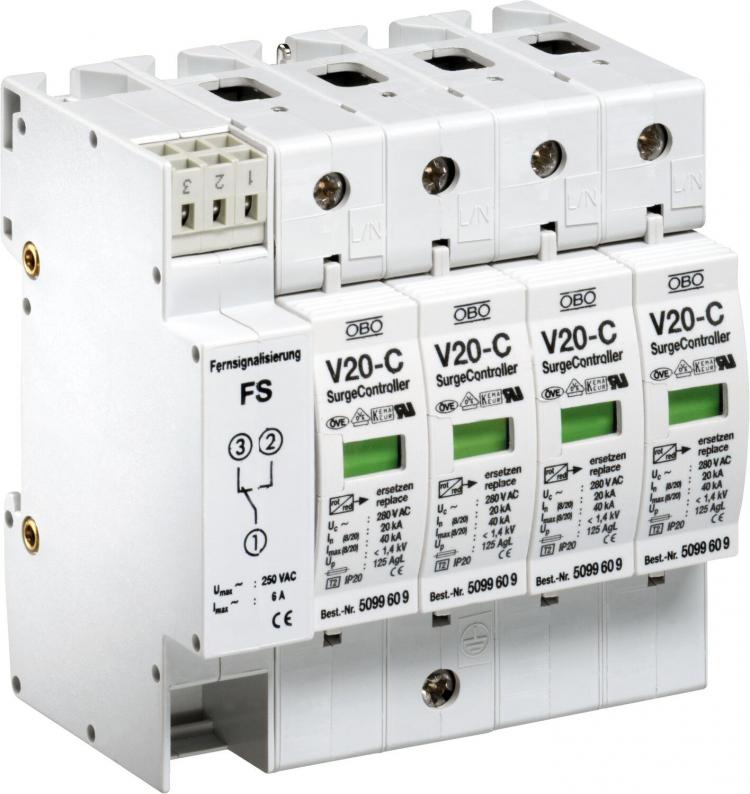

Descargador de sobretensiones con señalización remota V20
Tipo V20-C 4+FS-280A
|Código 5096030
|EAN 4012195392774
Código / Tipo
5096030 / V20-C 4+FS-280A
Clase de protección
IP20
Máxima tensión de funcionamiento CA
280 V
Modelo de polos
4
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador de sobretensiones tipo 2, 280 V
• Con señalización remota, contacto de cambio libre de potencial, para el control del funcionamiento
• Para conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga de hasta 40 kA (8/20) por polo
• Descargador enchufable con dispositivo seccionador dinámico e indicación visual de funcionamiento
• Tecnología de varistores de alto rendimiento
Aplicación: conexión equipotencial (LPZ 1 a 2) en centros de distribución y subestaciones.
* Completo = Parte activa y zócalo
• Con señalización remota, contacto de cambio libre de potencial, para el control del funcionamiento
• Para conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga de hasta 40 kA (8/20) por polo
• Descargador enchufable con dispositivo seccionador dinámico e indicación visual de funcionamiento
• Tecnología de varistores de alto rendimiento
Aplicación: conexión equipotencial (LPZ 1 a 2) en centros de distribución y subestaciones.
* Completo = Parte activa y zócalo
Datos técnicos
Datos técnicos
| Estructura de red | TN |
|---|---|
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Señalización remota | sí |
| Categoría de pruebas tipo 2 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Fusible previo integrado | no |
| Máxima tensión de funcionamiento CA | 280 V |
| Intensidad nominal de descarga (8/20 µs) | 20 kA |
| Modelo de polos | 4 |
| Modo de montaje | Raíl simétrico 35 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 125 |
| Versión | de 4 polos completo, con FS 280V |
| Estructura de red TN | sí |
| Estructura de red TN-C-S | sí |
| Estructura de red TN-S | sí |
| Conforme a ROHS | sí |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase II |
| Clasificación según la norma EN 61643-11 | Tipo 2 |
| LPZ | 1→2 |
| Máxima corriente de descarga (8/20 μs) | 40 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 125 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 280V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 80 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 2,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
Datos medioambientales
1,9778 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,9778 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,9778 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
