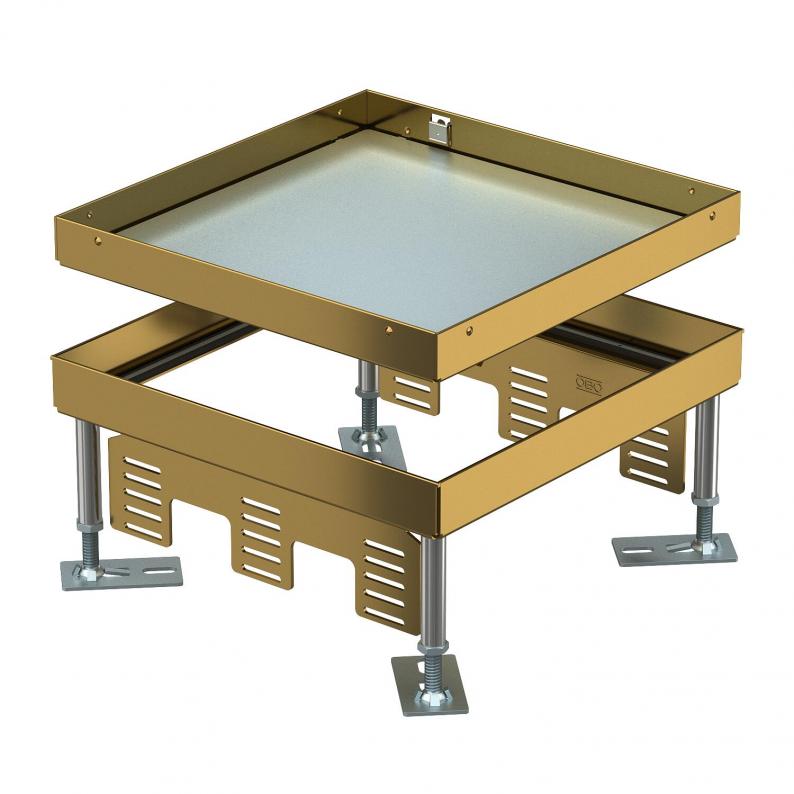

Conjunto de tapa y marco con altura regulable para registro, RKN, latón
Tipo RKN3 9 MS 20
|Código 7408972
|EAN 4012197278212
Código / Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto de tapa y marco cuadrado "ciego" de altura regulable para crear una abertura de inspección de tamaño nominal 9. Montaje en sistemas de canalización, suelos dobles y huecos en suelos limpiados en seco o en húmedo en interiores. Sólo son apropiados para pavimentos pulidos.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®. Pueden instalarse 3 tapas ciegas APMT5.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®. Pueden instalarse 3 tapas ciegas APMT5.
Datos técnicos

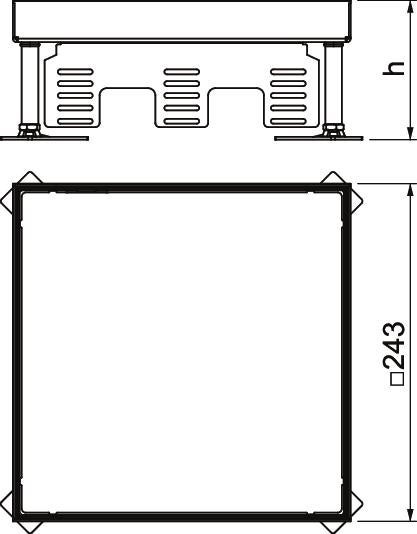

Dimensiones
| Longitud | 243 mm |
|---|---|
| Ancho | 243 mm |
| Altura | 105 mm |
| Medida h | 105 mm |
Datos técnicos
| Altura del piso mín. | 105 mm |
|---|---|
| Altura del piso máx. | 150 mm |
| Espesor del revestimiento del suelo | 20 mm |
| Margen de nivelación mín. | 105 mm |
| Margen de nivelación máx. | 150 mm |
| Número de dispositivos instalables | 0 |
| Desacoplable | no |
| Longitud, dimensiones de montaje | 244 mm |
| Ancho, dimensiones de montaje | 244 mm |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | húmedo |
| Profundidad de montaje | 105 mm |
| Modelo de salida de cable | Sin salida de cable |
| Número de salidas de cable | 0 |
| Soportes para alojar cajas portamecanismos | no |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT4 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | 9 |
| Autorizaciones | VDE |
| Norma | EN 50085-2-2 |
| Grado de protección (IP) mientras se está utilizando | IP00 |
| Grado de protección (IP) si no se está utilizando | IP55 |
| Número de soportes universales | 3 x UT4 |
| Sección de suelo/abertura de montaje | 244x244 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | Cuadrado |
| Dimensión | 243x243x100 |
| Material | Latón |
Datos medioambientales
13,5476 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 13,5476 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 13,5476 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
RK NEV2 110
7405815
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
SK RK9
7404372
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7405815
Unidad de nivelación RKNEV2Tipo
RK NEV2 110
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Tipo
SK RK9
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (2)
Catálogos y folletos (2)
Declaraciones (1)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Modelo de salida de cable
Tamaño nominal para unidades portamecanismos
Medida h
Código
RKN3 9 MS 20
105
150
20
Sin salida de cable
9
105
7408972
RKN3 9 MS 25
110
155
25
Sin salida de cable
9
110
7408976
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
RKN3 9 MS 20
Código
7408972
Altura del piso mín.
105
Altura del piso máx.
150
Espesor del revestimiento del suelo
20
Modelo de salida de cable
Sin salida de cable
Tamaño nominal para unidades portamecanismos
9
Medida h
105
RKN3 9 MS 25
Código
7408976
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
25
Modelo de salida de cable
Sin salida de cable
Tamaño nominal para unidades portamecanismos
9
Medida h
110
