Bandeja de escalera LG 60, 6 m VS FT SOMY

Bandeja de escalera LG 60, 6 m VS FT SOMY

Tipo LG 630 VS 6FT SO
Código 7186363
EAN 4012196562756
Mostrar todas las versiones
Código / Tipo
Longitud
Ancho
Espesor

Ud. mín. envase: 6 m

m

Descripción

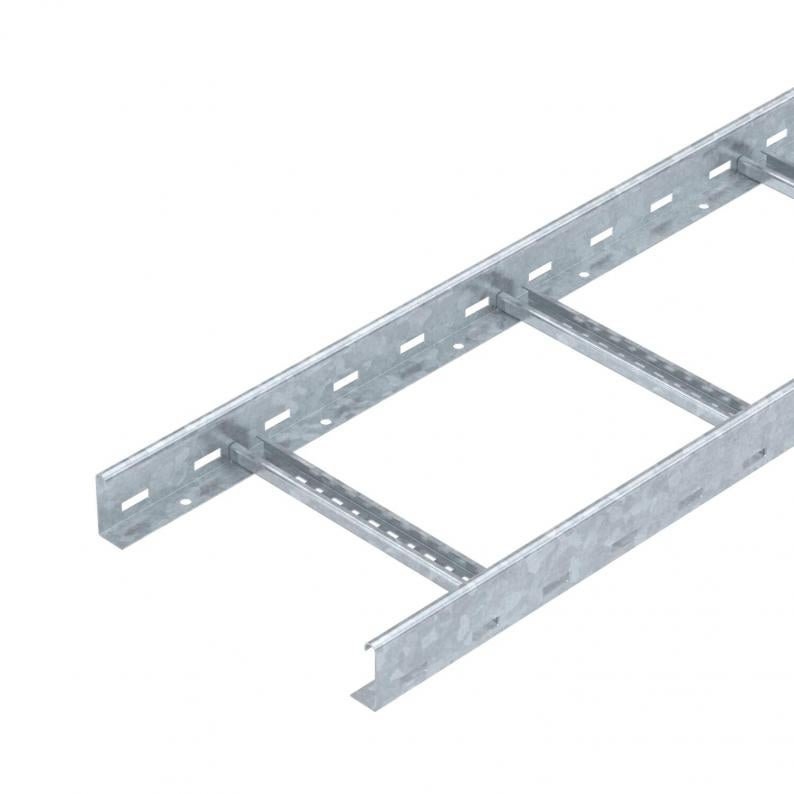

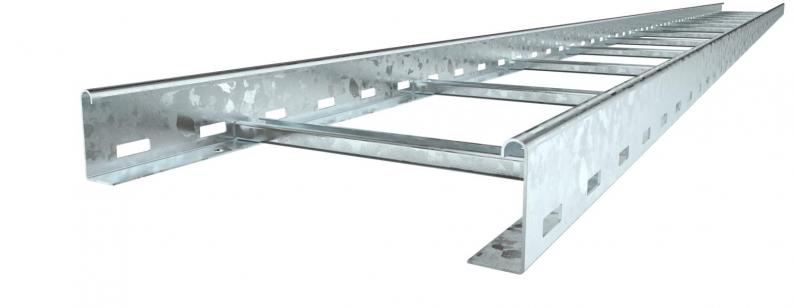

Bandeja de escalera con ala de 60 mm con peldaños de perfil en C abiertos hacia arriba, remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

La bandeja de escalera se suministra plegada. El revestimiento de superficies es un revestimiento con procedimiento de inmersión individual con grosores de capa de cinc máximos.

  • Aislamiento magnético
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Bandejas de escalera, altura de ala 60 mm
  • Ancho de ranura 16-17 mm
  • Declaración de protección medioambiental (EPD)
  • Huella de CO₂ (PCF)

Datos técnicos

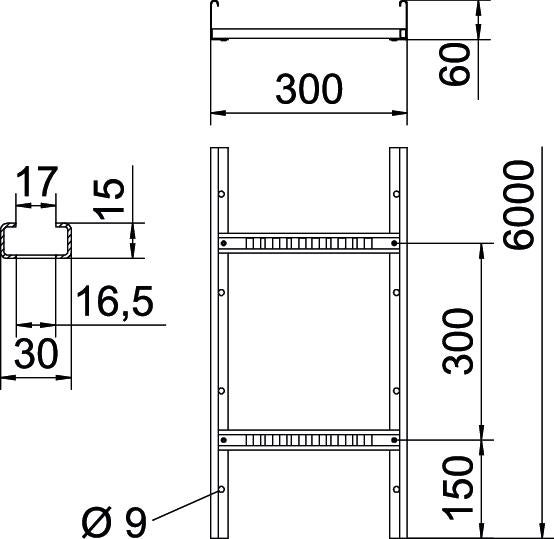

Dimensiones

Longitud6000 mm
Ancho300 mm
Altura60 mm
Medida B300 mm
Medida de la ranura del peldaño16,50

Datos técnicos

Mantenimiento de funciónno
Perforación lateralsí
Tipo vano anchono
Sección efectiva148 cm²
Acero inoxidable, barnizadono
Sección efectiva14800 mm²
Distancia entre peldaños300 mm
Modelo de peldañosPerfil perforado
Modelo de perfil lateralPerfil plano
Fijación del peldañoCon remache ciego
Tamaño60 x 300
Conforme a ROHSsí
Espesor1,5 mm
Dimensión60x300x6000
Superficiegalvanizado por inmersión en caliente 85 µm
MaterialAcero
Colorzinc
Serie de productosSerie LG

Cargas

Distancia de sujeción 1,5 m3,1 kN/m
Distancia de sujeción 2,0 m2,25 kN/m
Distancia de sujeción 2,5 m1,5 kN/m
Distancia de sujeción 3,0 m1,1 kN/m
Distancia de sujeción 3,5 m0,75 kN/m
Distancia de sujeción 4,0 m0,45 kN/m
Distancia de sujeción 4,5 m0,3 kN/m
Distancia de sujeción 5,0 m0,15 kN/m
Diagrama de carga bandeja de escalera tipo LG 60 VS

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana

Distancia entre los apoyos en m

Flexión de la barra en mm a kN/m permitidos.

Esquema de carga para procesos de comprobación

La curva de carga con bandejas portacables en mm

Curva de flexión de la barra según la distancia entre apoyos

Datos medioambientales

Huella de CO2 (GWP) Cradle-to-Gate5,2174 kg CO2e / 1 Metro
CO₂ Footprint (GWP)5,2174 kg CO₂e
Fecha de determinación del valor de CO22025-05-21T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
EPD verificadosí
Fecha de caducidad EPD10.07.2029
Número de declaración EPDEPD-KTO-17.0
Norma EPD / norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Accesorios

Accesorios del sistema
Tipo
DRL 300 FT SO

Ud. mín. envase: 3 m

m

Tipo
LVG 60 FT SO

Ud. mín. envase: 20 Unidad

Unidad

Tipo
LGVG 60 FT SO

Ud. mín. envase: 10 Unidad

Unidad

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (3)

Modelos

Ancho
LG 630 VS 6FT SO
Código
7186363
Longitud
6000
Ancho
300
Mantenimiento de función
no
Espesor
1,5
Superficie
galvanizado por inmersión en caliente 85 µm
Material
Acero
LG 620 VS 6 FTSO
Código
7188629
Longitud
6000
Ancho
200
Mantenimiento de función
no
Espesor
1,5
Superficie
galvanizado por inmersión en caliente 85 µm
Material
Acero
LG 640 VS 6 FTSO
Código
7188633
Longitud
6000
Ancho
400
Mantenimiento de función
no
Espesor
1,5
Superficie
galvanizado por inmersión en caliente 85 µm
Material
Acero
LG 650 VS 6 FTSO
Código
7188640
Longitud
6000
Ancho
500
Mantenimiento de función
no
Espesor
1,5
Superficie
galvanizado por inmersión en caliente 85 µm
Material
Acero
LG 660 VS 6 FTSO
Código
7188668
Longitud
6000
Ancho
600
Mantenimiento de función
no
Espesor
1,5
Superficie
galvanizado por inmersión en caliente 85 µm
Material
Acero
