Bandeja de escalera LG 110, 3 m VS FS
Tipo LG 112 VS 3 FS
|Código 6216404
|EAN 4012195064480
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 3 m
3m
m
Descripción

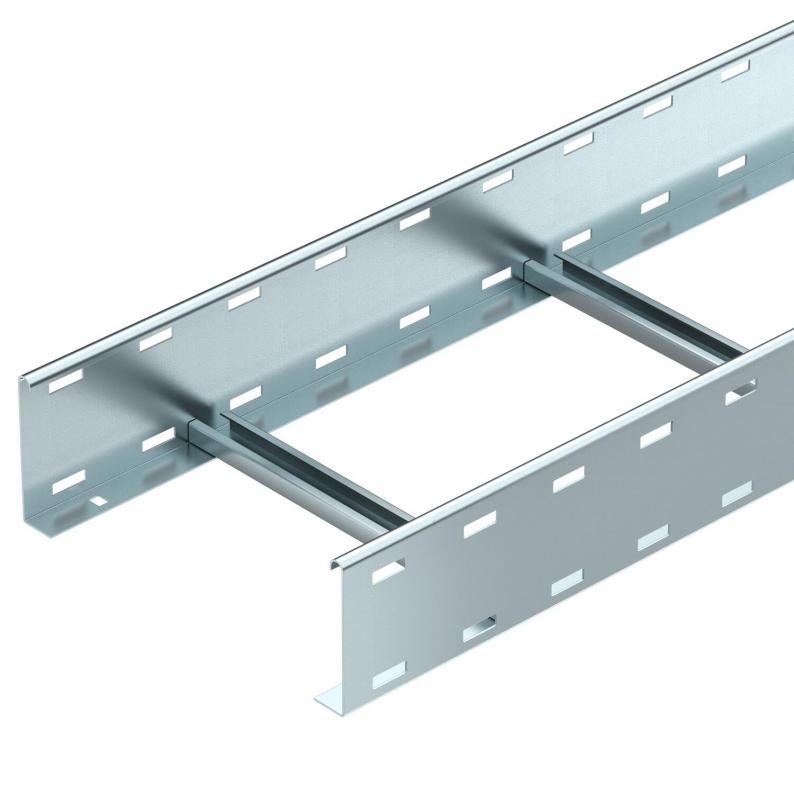

Bandeja de escalera con barra lateral perforada de ala 110 mm con peldaños de perfil en C abiertos hacia arriba, remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
La bandeja de escalera se suministra plegada.
La abrazadera de media caña sobre perfil BS-H... la encontrará en el sistema de bandejas de escalera vertical.
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 110 mm |
| Medida B | 200 mm |
| Medida de la ranura del peldaño | 16,50 |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | no |
| Sección efectiva | 188 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 18800 mm² |
| Distancia entre peldaños | 300 mm |
| Modelo de peldaños | Perfil perforado |
| Modelo de perfil lateral | Perfil plano |
| Fijación del peldaño | Con remache ciego |
| Tamaño | 110x200x3000 |
| Conforme a ROHS | sí |
| Espesor | 1,5 mm |
| Dimensión | 110x200x3000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie LG |
Cargas
| Distancia de sujeción 2,0 m | 3,1 kN/m |
|---|---|
| Distancia de sujeción 2,5 m | 2 kN/m |
| Distancia de sujeción 3,0 m | 1,4 kN/m |
| Distancia de sujeción 3,5 m | 0,9 kN/m |
| Distancia de sujeción 4,0 m | 0,65 kN/m |
| Distancia de sujeción 4,5 m | 0,55 kN/m |
| Distancia de sujeción 5,0 m | 0,5 kN/m |
| Distancia de sujeción 6,0 m | 0,15 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
9,0417 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 9,0417 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,0417 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Superficie
Material
Código
LG 112 VS 3 FS
3000
200
no
1,5
Galvanizado en banda
Acero
6216404
LG 113 VS 3 FS
3000
300
no
1,5
Galvanizado en banda
Acero
6216407
LG 114 VS 3 FS
3000
400
no
1,5
Galvanizado en banda
Acero
6216410
LG 115 VS 3 FS
3000
500
no
1,5
Galvanizado en banda
Acero
6216413
LG 116 VS 3 FS
3000
600
no
1,5
Galvanizado en banda
Acero
6216416
Ancho
LG 112 VS 3 FS
Código
6216404
Longitud
3000
Ancho
200
Mantenimiento de función
no
Espesor
1,5
Superficie
Galvanizado en banda
Material
Acero
LG 113 VS 3 FS
Código
6216407
Longitud
3000
Ancho
300
Mantenimiento de función
no
Espesor
1,5
Superficie
Galvanizado en banda
Material
Acero
LG 114 VS 3 FS
Código
6216410
Longitud
3000
Ancho
400
Mantenimiento de función
no
Espesor
1,5
Superficie
Galvanizado en banda
Material
Acero
LG 115 VS 3 FS
Código
6216413
Longitud
3000
Ancho
500
Mantenimiento de función
no
Espesor
1,5
Superficie
Galvanizado en banda
Material
Acero
LG 116 VS 3 FS
Código
6216416
Longitud
3000
Ancho
600
Mantenimiento de función
no
Espesor
1,5
Superficie
Galvanizado en banda
Material
Acero
