Bandeja de escalera de vano ancho WKLG 160 FS
Tipo WKLG 1620 FS
|Código 6227023
|EAN 4012196169092
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 6 m
6m
m
Descripción
Bandeja de escalera de vano ancho con barrera lateral perforada ala de 160 mm. Fijación de cables y tubos con abrazadera tipo 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Las uniones rectas WRV 160 se piden por separado.
Datos técnicos

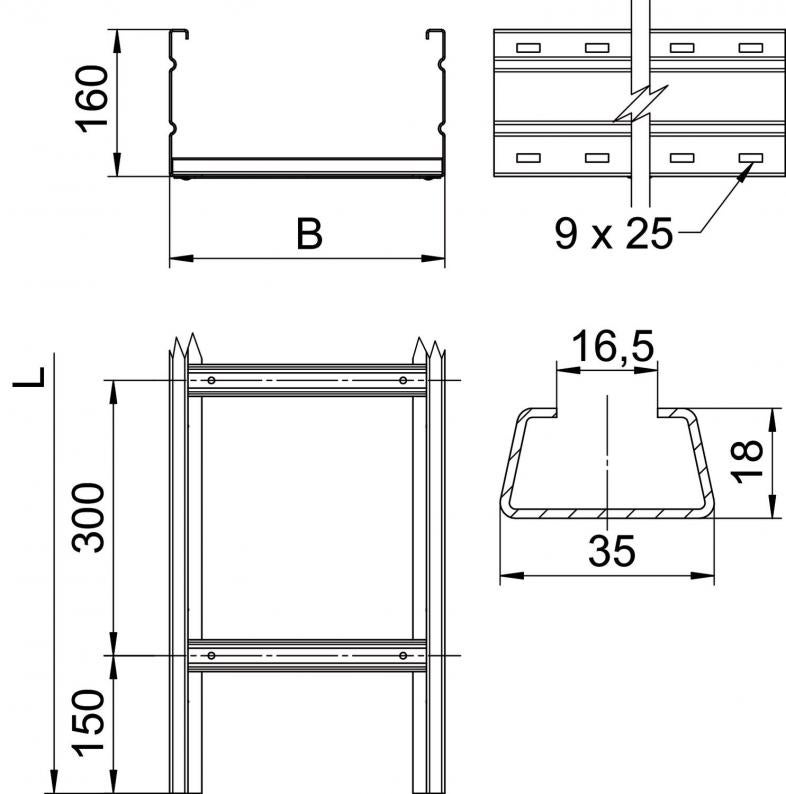

Dimensiones
| Longitud | 6000 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 160 mm |
| Medida L | 6000 mm |
| Medida B | 200 mm |
| Medida de la ranura del peldaño | 16,50 |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | sí |
| Sección efectiva | 282 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 28200 mm² |
| Modelo de peldaños | Perfil sin perforar |
| Fijación del peldaño | Completamente remachado |
| Tamaño | 160 x 200 |
| Conforme a ROHS | sí |
| Espesor | 2 mm |
| Dimensión | 160x200x6000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie WKLG |
Cargas
| Distancia de sujeción 3,0 m | 2,9 kN/m |
|---|---|
| Distancia de sujeción 3,5 m | 2,59 kN/m |
| Distancia de sujeción 4,0 m | 2,3 kN/m |
| Distancia de sujeción 4,5 m | 2,04 kN/m |
| Distancia de sujeción 5,0 m | 1,8 kN/m |
| Distancia de sujeción 6,0 m | 1,4 kN/m |
| Distancia de sujeción 7,0 m | 1 kN/m |
| Distancia de sujeción 8,0 m | 0,7 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
17,6987 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 17,6987 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 17,6987 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Código
WKLG 1620 FS
6000
200
no
2
6227023
WKLG 1630 FS
6000
300
no
2
6227031
WKLG 1640 FS
6000
400
no
2
6227058
WKLG 1650 FS
6000
500
no
2
6227066
WKLG 1660 FS
6000
600
no
2
6227074
Ancho
WKLG 1620 FS
Código
6227023
Longitud
6000
Ancho
200
Mantenimiento de función
no
Espesor
2
WKLG 1630 FS
Código
6227031
Longitud
6000
Ancho
300
Mantenimiento de función
no
Espesor
2
WKLG 1640 FS
Código
6227058
Longitud
6000
Ancho
400
Mantenimiento de función
no
Espesor
2
WKLG 1650 FS
Código
6227066
Longitud
6000
Ancho
500
Mantenimiento de función
no
Espesor
2
WKLG 1660 FS
Código
6227074
Longitud
6000
Ancho
600
Mantenimiento de función
no
Espesor
2
