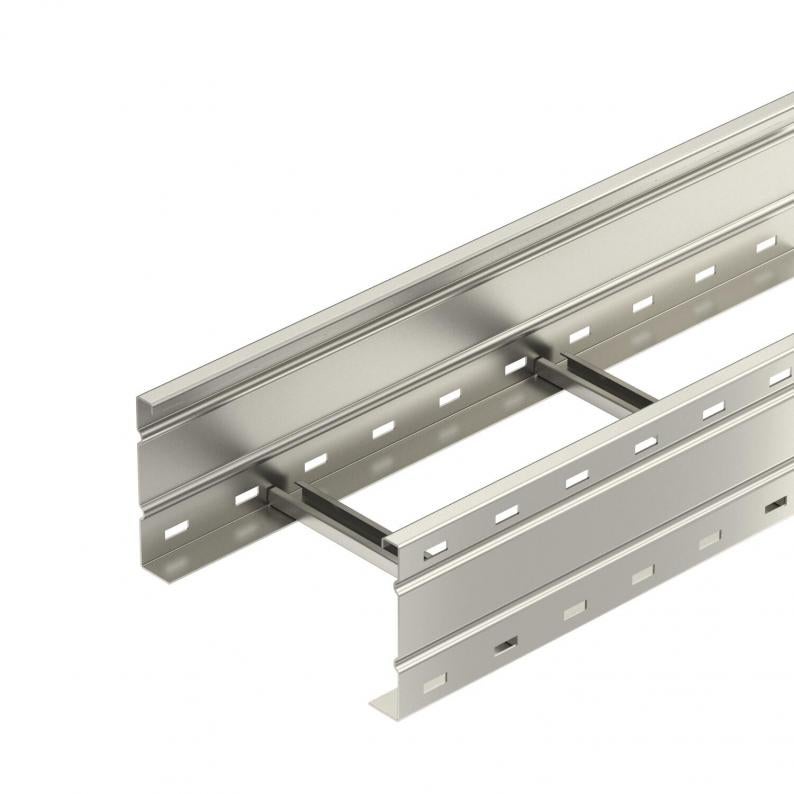

Bandeja de escalera de amplios vanos WKLG 160 A4
Tipo WKLG 1620 A4
|Código 6227170
|EAN 4012195909965
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 6 m
6m
m
Descripción
Bandeja de escalera de vano ancho con ala lateral perforada de altura 110 mm. Fijación de cables y tubos con abrazadera tipo 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Las uniones rectas WRV 160 se piden por separado.
Datos técnicos

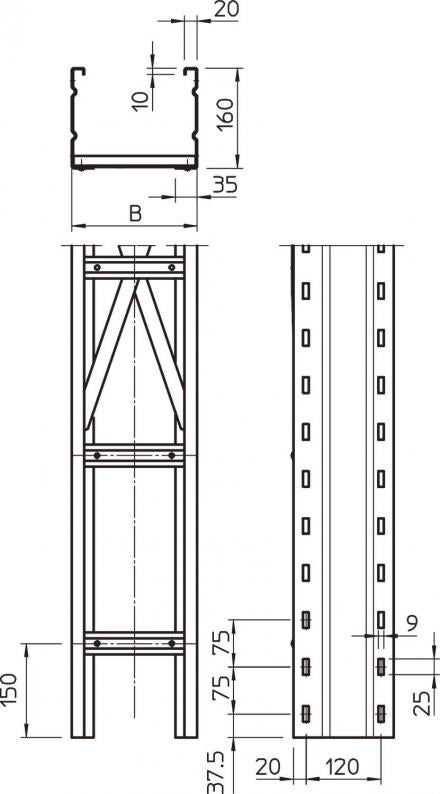

Dimensiones
| Longitud | 6000 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 160 mm |
| Medida L | 6000 mm |
| Medida B | 200 mm |
| Medida de la ranura del peldaño | 16,50 |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | sí |
| Sección efectiva | 282 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 28200 mm² |
| Modelo de peldaños | Perfil sin perforar |
| Modelo de perfil lateral | Perfil (abierto) |
| Fijación del peldaño | Completamente remachado |
| Conforme a ROHS | sí |
| Espesor | 2 mm |
| Dimensión | 160x200x6000 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4571 |
| Color | acero inoxidable |
| Serie de productos | Serie WKLG |
Cargas
| Distancia de sujeción 3,0 m | 2,9 kN/m |
|---|---|
| Distancia de sujeción 3,5 m | 2,59 kN/m |
| Distancia de sujeción 4,0 m | 2,3 kN/m |
| Distancia de sujeción 4,5 m | 2,04 kN/m |
| Distancia de sujeción 5,0 m | 1,8 kN/m |
| Distancia de sujeción 6,0 m | 1,4 kN/m |
| Distancia de sujeción 7,0 m | 1 kN/m |
| Distancia de sujeción 8,0 m | 0,7 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
36,664 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 36,664 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 36,664 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios de montaje
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Código 6062284
Pieza de sujeción del tabique separador A2Tipo
KS KL A2
Ud. mín. envase: 30 Unidad
30Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Código
WKLG 1620 A4
6000
200
no
2
6227170
WKLG 1630 A4
6000
300
no
2
6227172
WKLG 1640 A4
6000
400
no
2
6227174
WKLG 1650 A4
6000
500
no
2
6227176
WKLG 1660 A4
6000
600
no
2
6227178
Ancho
WKLG 1620 A4
Código
6227170
Longitud
6000
Ancho
200
Mantenimiento de función
no
Espesor
2
WKLG 1630 A4
Código
6227172
Longitud
6000
Ancho
300
Mantenimiento de función
no
Espesor
2
WKLG 1640 A4
Código
6227174
Longitud
6000
Ancho
400
Mantenimiento de función
no
Espesor
2
WKLG 1650 A4
Código
6227176
Longitud
6000
Ancho
500
Mantenimiento de función
no
Espesor
2
WKLG 1660 A4
Código
6227178
Longitud
6000
Ancho
600
Mantenimiento de función
no
Espesor
2
