Bandeja de escalera de amplios vanos WKLG 110 A4
Tipo WKLG 1120 A4
|Código 6311225
|EAN 4012195403128
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 6 m
6m
m
Descripción

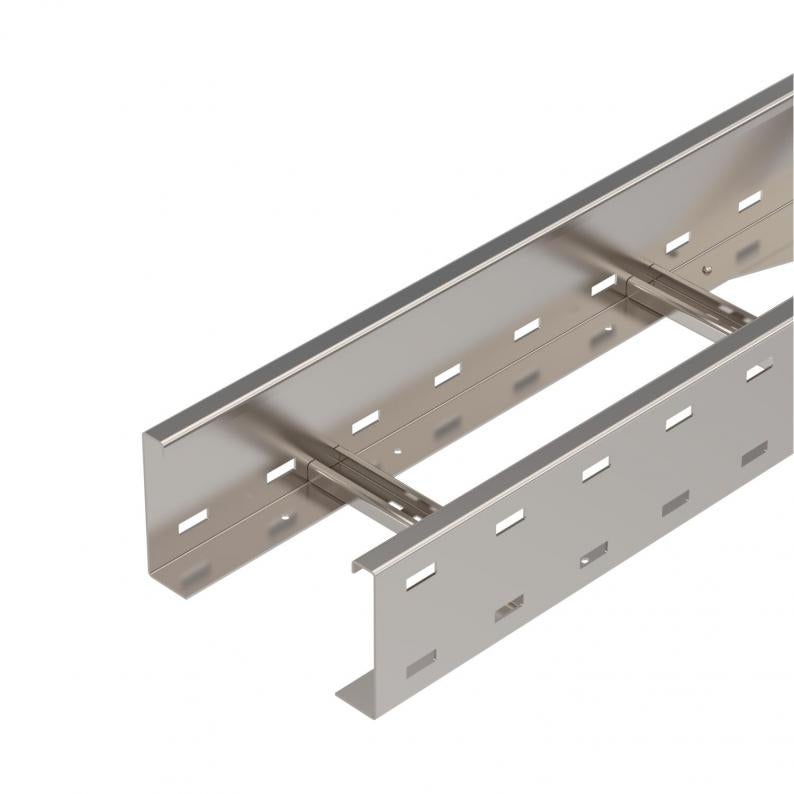

Bandeja de escalera de vano ancho con ala lateral perforada de altura 110 mm. Fijación de cables y tubos con abrazadera tipo 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Las uniones rectas WRVL 110 se piden por separado.
Datos técnicos

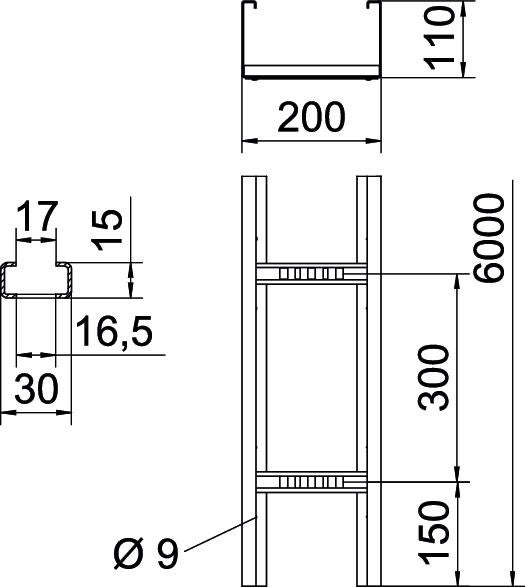

Dimensiones
| Longitud | 6000 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 110 mm |
| Medida L | 6000 mm |
| Medida B | 200 mm |
| Medida de la ranura del peldaño | 17,00 |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | sí |
| Sección efectiva | 186 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 18600 mm² |
| Modelo de peldaños | Perfil perforado |
| Modelo de perfil lateral | Perfil (abierto) |
| Fijación del peldaño | Completamente remachado |
| Tamaño | 110 x 200 |
| Conforme a ROHS | sí |
| Espesor | 2 mm |
| Dimensión | 110x200x6000 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4571 |
| Color | acero inoxidable |
| Serie de productos | Serie WKLG |
Cargas
| Distancia de sujeción 3,0 m | 2,3 kN/m |
|---|---|
| Distancia de sujeción 3,5 m | 1,9 kN/m |
| Distancia de sujeción 4,0 m | 1,6 kN/m |
| Distancia de sujeción 4,5 m | 1,33 kN/m |
| Distancia de sujeción 5,0 m | 1,1 kN/m |
| Distancia de sujeción 6,0 m | 0,8 kN/m |
| Distancia de sujeción 7,0 m | 0,4 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
28,187 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 28,187 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 28,187 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Código
WKLG 1120 A4
6000
200
no
2
6311225
WKLG 1130 A4
6000
300
no
2
6311227
WKLG 1140 A4
6000
400
no
2
6311229
WKLG 1150 A4
6000
500
no
2
6311231
WKLG 1160 A4
6000
600
no
2
6311233
Ancho
WKLG 1120 A4
Código
6311225
Longitud
6000
Ancho
200
Mantenimiento de función
no
Espesor
2
WKLG 1130 A4
Código
6311227
Longitud
6000
Ancho
300
Mantenimiento de función
no
Espesor
2
WKLG 1140 A4
Código
6311229
Longitud
6000
Ancho
400
Mantenimiento de función
no
Espesor
2
WKLG 1150 A4
Código
6311231
Longitud
6000
Ancho
500
Mantenimiento de función
no
Espesor
2
WKLG 1160 A4
Código
6311233
Longitud
6000
Ancho
600
Mantenimiento de función
no
Espesor
2
