Unidad portamecanismos GRAF9-2 con UT4 45
Tipo GRAF9-2 KU 7011
|Código 7429604
|EAN 4012196086726
Código / Tipo
7429604 / GRAF9-2 KU 7011
Color
gris hierro; RAL 7011
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

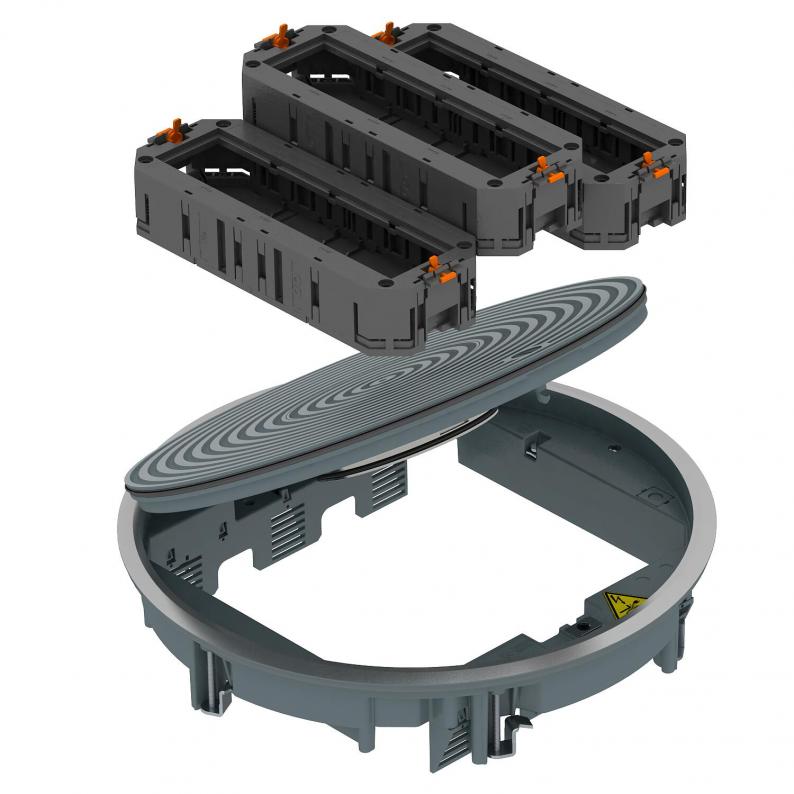

Unidad portamecanismos GRAF9 para pavimentos que precisan limpieza con agua, con todos los accesorios de sistema necesarios para el montaje directo en suelos técnicos en interiores.
El volumen de suministro incluye:
- unidad portamecanismos GRAF9 con ángulo de fijación universal,
- tres soportes universales UT4/45 para cuatro mecanismos Modul 45® cada uno.
La tapa abatible tiene una estructura de círculos concéntricos. Superficie metálica brillante con estructura estriada, ranuras lacadas, en color RAL 9011, negro grafito.
Marco protector y tapa abatible de fundición inyectada de aluminio, tubo de poliamida.
La profundidad mínima de montaje es de 75 mm (en caso de uso de dos soportes universales UT4/45) o 110 mm (si se utiliza el soporte universal mediano).
El volumen de suministro incluye:
- unidad portamecanismos GRAF9 con ángulo de fijación universal,
- tres soportes universales UT4/45 para cuatro mecanismos Modul 45® cada uno.
La tapa abatible tiene una estructura de círculos concéntricos. Superficie metálica brillante con estructura estriada, ranuras lacadas, en color RAL 9011, negro grafito.
Marco protector y tapa abatible de fundición inyectada de aluminio, tubo de poliamida.
La profundidad mínima de montaje es de 75 mm (en caso de uso de dos soportes universales UT4/45) o 110 mm (si se utiliza el soporte universal mediano).
Datos técnicos
Datos técnicos
| Modelo de salida de cable | Tubo |
|---|---|
| Grado de protección código IK | IK10 |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP45 |
| Mecanismo de apertura | Pasador giratorio |
| Conforme a ROHS | exento |
| Rango de sujeción D mín. | 4 mm |
| Rango de sujeción D máx. | 73 mm |
| Dimensión | Ø325X78 |
| Material | Aluminio fundido |
| Color | gris hierro; RAL 7011 |
Datos medioambientales
5,8817 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 5,8817 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 5,8817 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
