Unidad de ampliación para GESR9, altura 40-240 mm
Tipo OKA-G A 40240R9
Código 7424346
EAN 4012195244066
Código / Tipo
7424346 / OKA-G A 40240R9
Longitud
460 mm
Ancho
400 mm
Orificio para la instalación de unidad de montaje
redondo
Altura de canal mín.
40 mm
Altura de canal máx.
240 mm
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

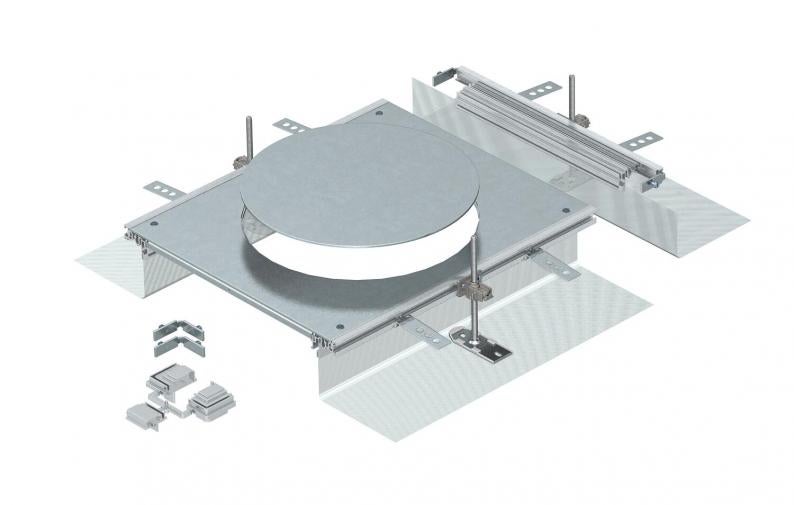

Ampliación de canal lista para montar un conjunto portamecanismos de tamaño R9. Está compuesta por perfiles laterales con pared lateral flexible de tela metálica, perfiles de apoyo en el pavimento, una tapa de canal con abertura de montaje cerrada y una tapa final de canal. Se suministra con 3 soportes niveladores de altura, 3 anclajes para el pavimento, 1 junta de soporte de tapa (la pieza de nivelación para la junta de soporte de tapa debe ser pedida por separado) y 1 junta de soporte de tapa (la unidad de nivelación para la junta no está incluída) y 1 juego de piezas para derivación angular.
Tamaño de la abertura de montaje apropiado para montar una unidad de montaje redonda de tamaño nominal R9 o R9/55.
Datos técnicos
Dimensiones
| Longitud | 460 mm |
|---|---|
| Ancho | 400 mm |
| Medida A | 400 mm |
| Medida h | 40 mm |
| Medida d Ø | 305 mm |
Datos técnicos
| Tapas | 1 |
|---|---|
| Margen de nivelación mín. | 40 mm |
| Margen de nivelación máx. | 240 mm |
| Altura mínima de pavimento | 40 |
| Adecuado para canalización bajo pavimento | no |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Orificio para la instalación de caja sobre el pavimento | no |
| Posibilidad de instalar una junta | sí |
| Desacoplable | sí |
| Chapa de base | no |
| Tapa desmontable | sí |
| Fijación de tapa con retención | no |
| Abertura de montaje | Para unidad portamecanismos |
| Tapa abertura de montaje | sí |
| Con tabique de separación | no |
| Grosor del material de la tapa | 4 |
| Orificio para la instalación de unidad de montaje | redondo |
| Adecuado para juntas de dilatación | no |
| Con saliente | sí |
| Número de aberturas de montaje | 1 |
| Con orificio de conexión | sí |
| Apropiado para canalización abierta a ras de pavimento | sí |
| Tamaño nominal para unidades portamecanismos | R9 |
| Conforme a ROHS | exento |
| Altura de canal mín. | 40 mm |
| Altura de canal máx. | 240 mm |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Serie de productos | Serie OKA |
Datos medioambientales
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 46,2026 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 46,2026 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
