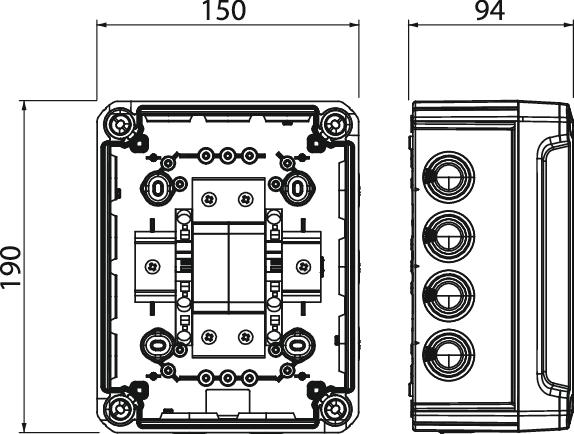

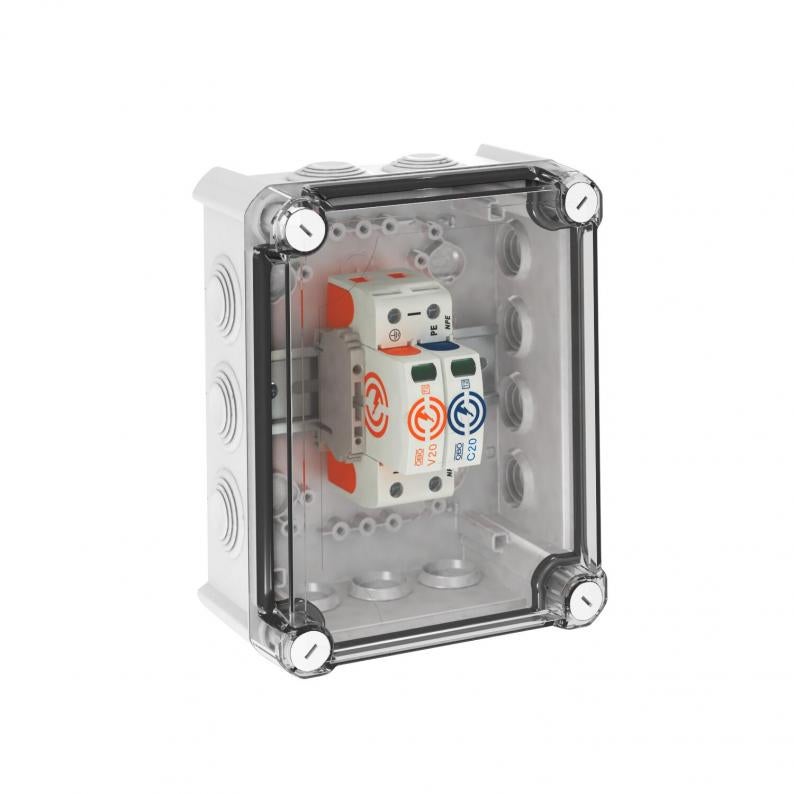

Solución de sistema, descargador de sobretensiones V20 con carcasa, 1 polo + NPE 280 V
Tipo VG-V20-1+NPE-280
|Código 5095381
|EAN 4012196423194
Código / Tipo
Máxima tensión de funcionamiento CA
Modelo de polos
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador de sobretensiones tipo 2, según DIN EN 61643-11
• Para conexión equipotencial de protección contra sobretensiones según IEC 60364-4-44 (VDE 0100-443)
• Unidad completa premontada y lista para conectar, en carcasa de policarbonato (IP66)
• Capacidad de descarga de hasta 40 kA (8/20) por polo mediante varistores de alto rendimiento
Aplicación: Conexión equipotencial en centros de distribución y subestaciones.
¡Si existe peligro de condensación, de agua, por viento, hielo, temperatura o sol, se deben adoptar medidas adicionales en caso necesario!
• Para conexión equipotencial de protección contra sobretensiones según IEC 60364-4-44 (VDE 0100-443)
• Unidad completa premontada y lista para conectar, en carcasa de policarbonato (IP66)
• Capacidad de descarga de hasta 40 kA (8/20) por polo mediante varistores de alto rendimiento
Aplicación: Conexión equipotencial en centros de distribución y subestaciones.
¡Si existe peligro de condensación, de agua, por viento, hielo, temperatura o sol, se deben adoptar medidas adicionales en caso necesario!
Datos técnicos
Datos técnicos
| Estructura de red | Otros |
|---|---|
| Señalización en el dispositivo | Visual |
| Clase de protección | IP66 |
| Tensión máxima de funcionamiento (L-N) | 280 V |
| Tensión máxima de funcionamiento (N-PE) | 255 V |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 40 kA |
| Máxima corriente de descarga (8/20 μs) [L-N] | 40 kA |
| Señalización remota | no |
| Categoría de pruebas tipo 2 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Fusible previo integrado | no |
| Nivel de protección [L-N] | ≤1,3 |
| Máxima tensión de funcionamiento CA | 280 V |
| Máxima tensión de funcionamiento CC | 350 V |
| Intensidad nominal de descarga (8/20 µs) | 20 kA |
| Modelo de polos | 1+N/PE |
| Modo de montaje | premontado en la carcasa |
| Máx. protección contra sobrecorrientes del lado de la red | 160 A gL/gG |
| Tensión residual [L-N] @ 5 kA | 0,9 kV |
| Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red | 50 kA eff |
| Tensión residual [L-N] @ 1 kA | 0,7 kV |
| Tensión transitoria (TOV) [L-N] - withstand mode - 5 s | 335 V |
| Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min | 440 V |
| Tensión transitoria (TOV) [N-PE] - Modo estacionario - 200 ms | 1200 V |
| SPD según UL 1449 | Tipo 4 |
| Distancia mínima | 1,5 mm |
| Autorizaciones | UL, ÖVE |
| Resistente a cortocircuito | sí |
| Conforme a ROHS | sí |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| Par de giro | 4 Nm |
| SPD según IEC 61643-1 | clase II |
| Clasificación según la norma EN 61643-11 | Tipo 2 |
| Máxima corriente de descarga (8/20 μs) | 40 kA |
| Capacidad de extinción de corriente de seguimiento (eff) [N-PE] | 0,1 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 160 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 280V |
| Humedad máx. | 95 % |
| Humedad mín. | 5 % |
Posibilidades de conexión
| Sección transversal de conductor flexible (de hilo fino) míin. | 1,5 mm² |
|---|---|
| Sección transversal de conductor flexible (de hilo fino) máx. | 35 mm² |
| Sección de conexión bornes FM mín. | 0,5 mm² |
| Sección de conexión bornes FM máx. | 1,5 mm² |
| Sección de conexión bornes FM mín. | 21 AWG |
| Sección de conexión bornes FM máx. | 16 AWG |
| Corriente de impulso de descarga (8/20 µs) [total] | 60 kA |
| Sección transversal de conductor flexible (de hilo fino) míin. | 16 AWG |
| Sección transversal de conductor flexible (de hilo fino) máx. | 2 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 1,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 16 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 2 AWG |
Datos medioambientales
3,509 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 3,509 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 3,509 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
