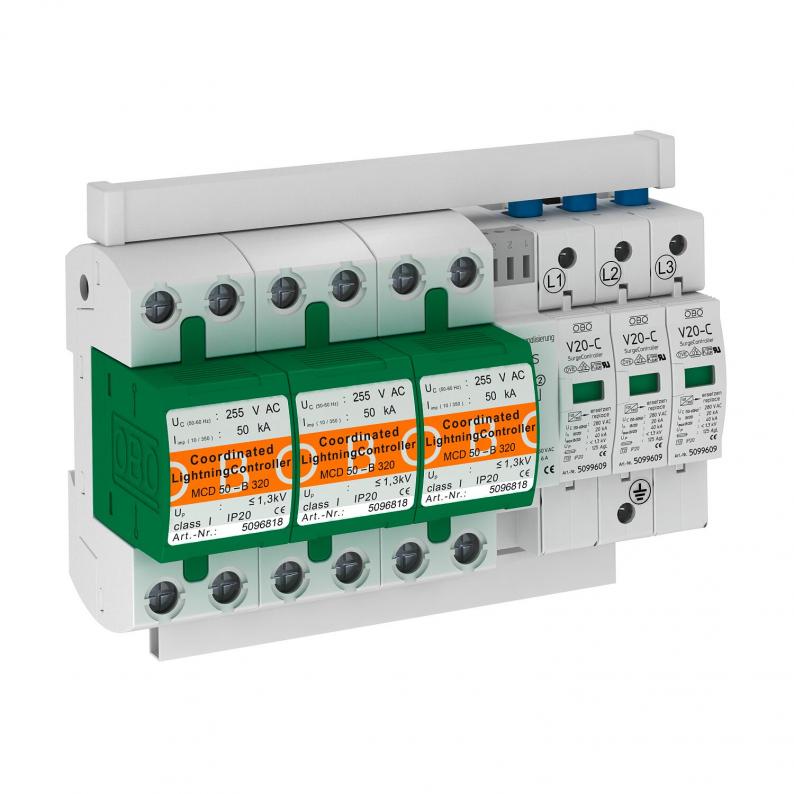

Set de protección MCD + V20 tripolar con señalización remota
Tipo PS3-B+C-320+FS
|Código 5089757
|EAN 4012195816614
Código / Tipo
5089757 / PS3-B+C-320+FS
Clase de protección
IP20
Máxima tensión de funcionamiento CA
320 V
Modelo de polos
3
¡Este artículo es un producto descatalogado!
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Set de protección, combinación de descargador de rayos y sobretensiones tipo 1+2
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo de hasta 50 kA (10/350) por polo
• Descargador, enchufable, incluye puentes de conexión, borne de conexión identificado
• Descargador encapsulado y sin gaseo, para utilizar en armarios de distribución
Aplicación: sistemas de telefonía móvil e instalaciones industriales con exigencias especiales.
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo de hasta 50 kA (10/350) por polo
• Descargador, enchufable, incluye puentes de conexión, borne de conexión identificado
• Descargador encapsulado y sin gaseo, para utilizar en armarios de distribución
Aplicación: sistemas de telefonía móvil e instalaciones industriales con exigencias especiales.
Datos técnicos
Datos técnicos
| Señalización en el dispositivo | Visual |
|---|---|
| Clase de protección | IP20 |
| Tensión máxima de funcionamiento (L-N) | 255 V |
| Tensión máxima de funcionamiento (N-PE) | 255 V |
| Corriente de impulso tipo rayo (10/350) [total] | 100 kA |
| Señalización remota | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Corriente de impulso de rayo (10/350 μs) | 50 kA |
| Nivel de protección [L-N] | ≤1,7 |
| Máxima tensión de funcionamiento CA | 320 V |
| Intensidad nominal de descarga (8/20 µs) | 100 kA |
| Modelo de polos | 3 |
| Máx. protección contra sobrecorrientes del lado de la red | 125 |
| Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red | 25 kA |
| Versión | de 3 polos; 320 V |
| Conforme a ROHS | sí |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Máxima corriente de descarga (8/20 μs) | 100 kA |
| Resistencia al cortocircuito | 25 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 125 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 320V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 100 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 10 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 50 mm² |
Datos medioambientales
7,9973 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 7,9973 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 7,9973 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
