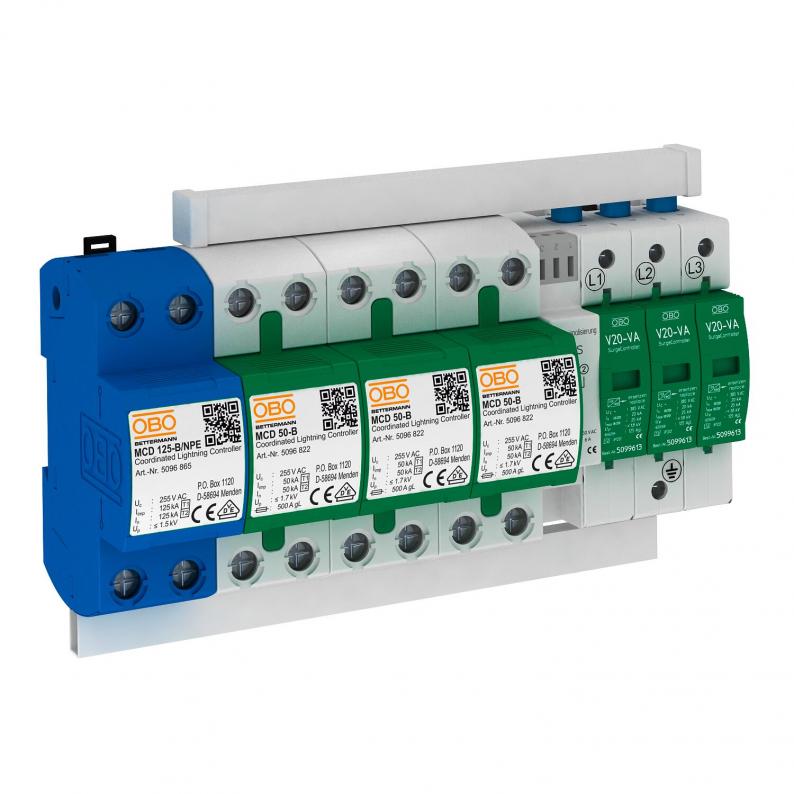

Set de protección MCD + V20 3 polos sin corriente de fuga + NPE con señalización remota
Tipo PS4-VA TT+FS
|Código 5089777
|EAN 4012195405597
Código / Tipo
5089777 / PS4-VA TT+FS
Clase de protección
IP20
Máxima tensión de funcionamiento CA
255 V
Modelo de polos
3+N/PE
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Set de protección VA, combinación de descargador de rayos y sobretensiones tipo 1+2
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo de hasta 50 kA (10/350) por polo y hasta 125 kA (10/350) N-PE
• Sin corriente de fuga
• Descargador, enchufable, incluye puentes de conexión, borne de conexión identificado
• Descargador encapsulado y sin gaseo, para utilizar en armarios de distribución
Aplicación: instalaciones industriales con exigencias especiales.
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo de hasta 50 kA (10/350) por polo y hasta 125 kA (10/350) N-PE
• Sin corriente de fuga
• Descargador, enchufable, incluye puentes de conexión, borne de conexión identificado
• Descargador encapsulado y sin gaseo, para utilizar en armarios de distribución
Aplicación: instalaciones industriales con exigencias especiales.
Datos técnicos
Datos técnicos
| Estructura de red | Otros |
|---|---|
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Corriente de impulso tipo rayo (10/350) [total] | 100 kA |
| Señalización remota | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Corriente de impulso de rayo (10/350 μs) | 100 kA |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 100 kA |
| Modelo de polos | 3+N/PE |
| Modo de montaje | Raíl simétrico 35 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 125 |
| Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red | 25 kA |
| Versión | 3+NPE con señalización a distancia |
| Conforme a ROHS | sí |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 85 °C |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Máxima corriente de descarga (8/20 μs) | 100 kA |
| Capacidad de extinción de corriente de seguimiento (eff) [N-PE] | 25 kA |
| Resistencia al cortocircuito | 25 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 125 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 85 °C |
| Dimensión | 255V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 100 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 10 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 50 mm² |
Datos medioambientales
11,1332 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 11,1332 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 11,1332 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
