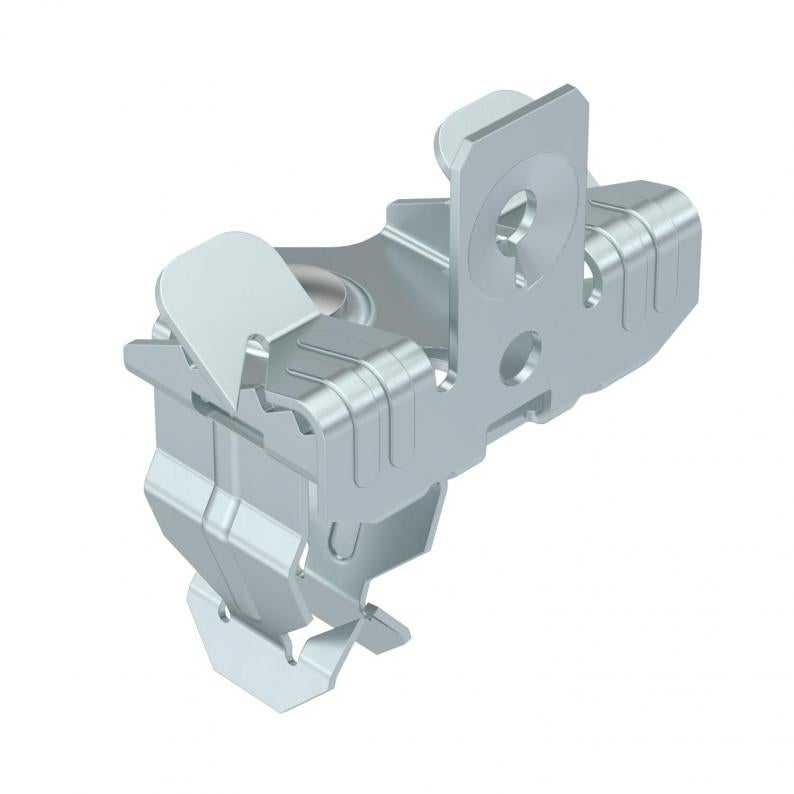

Fijación a viga, con soporte para tubo en la parte inferior
Tipo SCVPO 3-7 D20
|Código 1488381
|EAN 4012197369897
Código / Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Fijación a viga para montaje de tubos. Alojamiento de tubo abierto en la parte inferior. Fijación a vigas de acero mediante golpe de martillo.
Datos técnicos

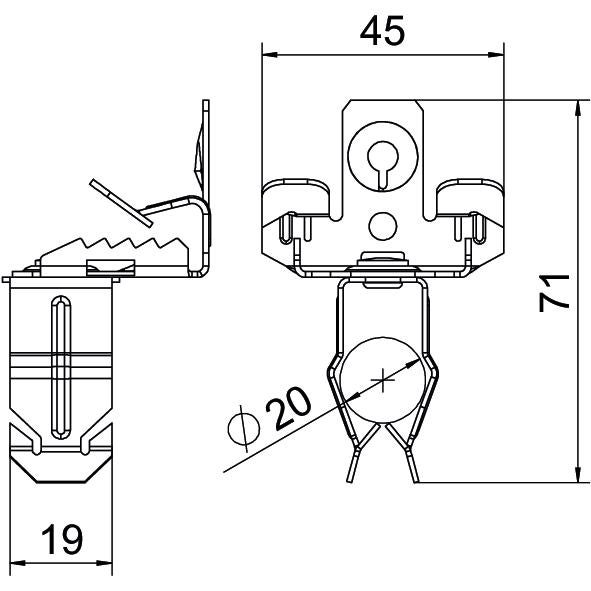

Dimensiones
| Longitud | 71 mm |
|---|---|
| Ancho | 45 mm |
| Altura | 39 mm |
| Medida L | 71 mm |
| Medida W | 45 mm |
Datos técnicos
| Extremo de la bisagra | no |
|---|---|
| Bisagra ajustable | no |
| Carga de fractura | 0,11 kN |
| Conforme a ROHS | sí |
| Diámetro del cable/tubo mín. | 18 mm |
| Diámetro del cable/tubo máx. | 22 mm |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Cable/tubo |
| Espesor brida F mín. | 3 mm |
| Espesor brida F máx. | 7 mm |
| Dimensión | 3-7mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
| Serie de productos | Abrazadera de sujeción |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Código
SCVPO 3-7 D20
71
45
39
71
18
22
3
7
1488381
SCVPO 3-7 D25
76
45
39
76
22
30
3
7
1488383
SCVPO 3-7 D32
81
45
39
81
30
35
3
7
1488387
SCVPO 7-13 D20
79
45
39
79
18
22
7
13
1488391
SCVPO 7-13 D25
84
45
39
84
22
30
7
13
1488393
SCVPO 7-13 D32
88
45
39
88
30
35
7
13
1488395
SCVPO 14-20 D20
82
45
39
82
18
22
14
20
1488401
SCVPO 14-20 D25
87
45
39
87
22
30
14
20
1488403
SCVPO 14-20 D32
92
45
39
92
30
35
14
20
1488405
Longitud
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
SCVPO 3-7 D20
Código
1488381
Longitud
71
Ancho
45
Altura
39
Medida L
71
Diámetro del cable/tubo mín.
18
Diámetro del cable/tubo máx.
22
Espesor brida F mín.
3
Espesor brida F máx.
7
SCVPO 3-7 D25
Código
1488383
Longitud
76
Ancho
45
Altura
39
Medida L
76
Diámetro del cable/tubo mín.
22
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
3
Espesor brida F máx.
7
SCVPO 3-7 D32
Código
1488387
Longitud
81
Ancho
45
Altura
39
Medida L
81
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
35
Espesor brida F mín.
3
Espesor brida F máx.
7
SCVPO 7-13 D20
Código
1488391
Longitud
79
Ancho
45
Altura
39
Medida L
79
Diámetro del cable/tubo mín.
18
Diámetro del cable/tubo máx.
22
Espesor brida F mín.
7
Espesor brida F máx.
13
SCVPO 7-13 D25
Código
1488393
Longitud
84
Ancho
45
Altura
39
Medida L
84
Diámetro del cable/tubo mín.
22
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
7
Espesor brida F máx.
13
SCVPO 7-13 D32
Código
1488395
Longitud
88
Ancho
45
Altura
39
Medida L
88
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
35
Espesor brida F mín.
7
Espesor brida F máx.
13
SCVPO 14-20 D20
Código
1488401
Longitud
82
Ancho
45
Altura
39
Medida L
82
Diámetro del cable/tubo mín.
18
Diámetro del cable/tubo máx.
22
Espesor brida F mín.
14
Espesor brida F máx.
20
SCVPO 14-20 D25
Código
1488403
Longitud
87
Ancho
45
Altura
39
Medida L
87
Diámetro del cable/tubo mín.
22
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
14
Espesor brida F máx.
20
SCVPO 14-20 D32
Código
1488405
Longitud
92
Ancho
45
Altura
39
Medida L
92
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
35
Espesor brida F mín.
14
Espesor brida F máx.
20
