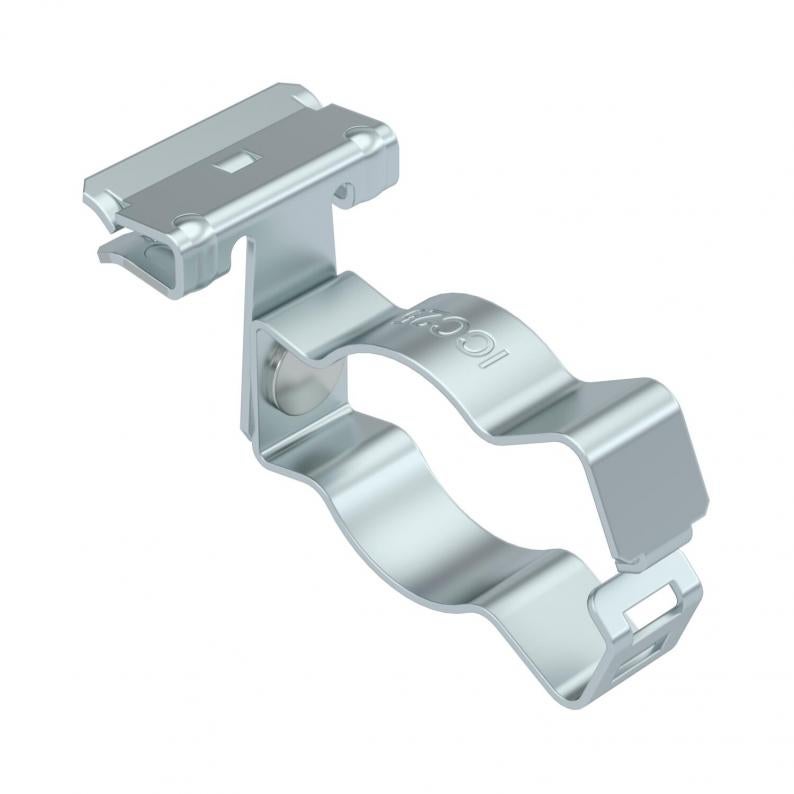

Fijación a viga, con soporte lateral para tubo
Tipo SCHPC 1,5-4 D25
|Código 1488343
|EAN 4012197380724
Código / Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Fijación a viga para montaje de tubos. Alojamiento de tubo cerrado en el lateral. Fijación a vigas de acero mediante golpe de martillo.
Datos técnicos

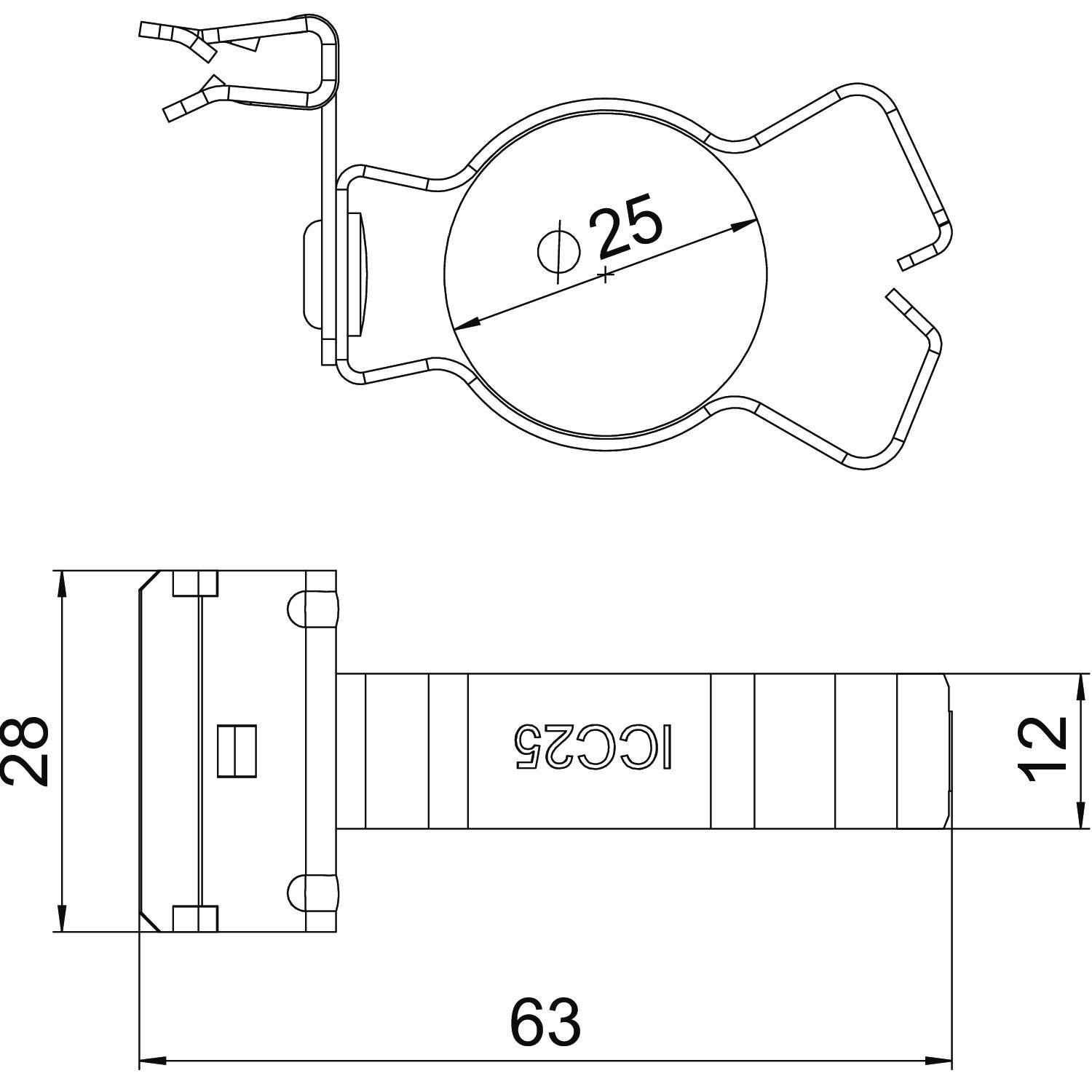

Dimensiones
| Longitud | 63 mm |
|---|---|
| Ancho | 28 mm |
| Altura | 36 mm |
| Medida L | 63 mm |
| Medida W | 28 mm |
Datos técnicos
| Extremo de la bisagra | no |
|---|---|
| Bisagra ajustable | no |
| Carga de fractura | 0,45 kN |
| Conforme a ROHS | sí |
| Diámetro del cable/tubo mín. | 20 mm |
| Diámetro del cable/tubo máx. | 25 mm |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Cable/tubo |
| Espesor brida F mín. | 1,5 mm |
| Espesor brida F máx. | 4 mm |
| Dimensión | 1,5-4mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
| Serie de productos | Abrazadera de sujeción |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Código
SCHPC 1,5-4 D25
63
28
36
63
20
25
1,5
4
1488343
SCHPC 1,5-4 D32
72
28
40
72
30
32
1,5
4
1488345
SCHPC 4-10 D25
71
40
40
71
20
25
4
10
1488349
SCHPC 4-10 D32
80
40
44
80
30
32
4
10
1488351
SCHPC 4-10 D40
93
40
47
93
36
40
4
10
1488353
SCHPC 10-15 D25
72
40
47
72
20
25
10
15
1488363
SCHPC 10-15 D32
81
40
51
81
30
32
10
15
1488365
SCHPC 10-15 D40
94
40
54
94
36
40
10
15
1488367
SCHPC 15-20 D25
72
40
47
72
20
25
15
20
1488373
SCHPC 15-20 D32
81
40
51
82
30
32
15
20
1488375
SCHPC 15-20 D40
94
40
54
92
36
40
15
20
1488377
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
SCHPC 1,5-4 D25
Código
1488343
Longitud
63
Ancho
28
Altura
36
Medida L
63
Diámetro del cable/tubo mín.
20
Diámetro del cable/tubo máx.
25
Espesor brida F mín.
1,5
Espesor brida F máx.
4
SCHPC 1,5-4 D32
Código
1488345
Longitud
72
Ancho
28
Altura
40
Medida L
72
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
32
Espesor brida F mín.
1,5
Espesor brida F máx.
4
SCHPC 4-10 D25
Código
1488349
Longitud
71
Ancho
40
Altura
40
Medida L
71
Diámetro del cable/tubo mín.
20
Diámetro del cable/tubo máx.
25
Espesor brida F mín.
4
Espesor brida F máx.
10
SCHPC 4-10 D32
Código
1488351
Longitud
80
Ancho
40
Altura
44
Medida L
80
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
32
Espesor brida F mín.
4
Espesor brida F máx.
10
SCHPC 4-10 D40
Código
1488353
Longitud
93
Ancho
40
Altura
47
Medida L
93
Diámetro del cable/tubo mín.
36
Diámetro del cable/tubo máx.
40
Espesor brida F mín.
4
Espesor brida F máx.
10
SCHPC 10-15 D25
Código
1488363
Longitud
72
Ancho
40
Altura
47
Medida L
72
Diámetro del cable/tubo mín.
20
Diámetro del cable/tubo máx.
25
Espesor brida F mín.
10
Espesor brida F máx.
15
SCHPC 10-15 D32
Código
1488365
Longitud
81
Ancho
40
Altura
51
Medida L
81
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
32
Espesor brida F mín.
10
Espesor brida F máx.
15
SCHPC 10-15 D40
Código
1488367
Longitud
94
Ancho
40
Altura
54
Medida L
94
Diámetro del cable/tubo mín.
36
Diámetro del cable/tubo máx.
40
Espesor brida F mín.
10
Espesor brida F máx.
15
SCHPC 15-20 D25
Código
1488373
Longitud
72
Ancho
40
Altura
47
Medida L
72
Diámetro del cable/tubo mín.
20
Diámetro del cable/tubo máx.
25
Espesor brida F mín.
15
Espesor brida F máx.
20
SCHPC 15-20 D32
Código
1488375
Longitud
81
Ancho
40
Altura
51
Medida L
82
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
32
Espesor brida F mín.
15
Espesor brida F máx.
20
SCHPC 15-20 D40
Código
1488377
Longitud
94
Ancho
40
Altura
54
Medida L
92
Diámetro del cable/tubo mín.
36
Diámetro del cable/tubo máx.
40
Espesor brida F mín.
15
Espesor brida F máx.
20
