Fijación a viga, con soporte lateral para tubo
Tipo SCHPO 1,5-4 D20
|Código 1488411
|EAN 4012197370060
Código / Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Fijación a viga para montaje de tubos. Alojamiento de tubo abierto en el lateral. Fijación a vigas de acero mediante golpe de martillo.
Datos técnicos

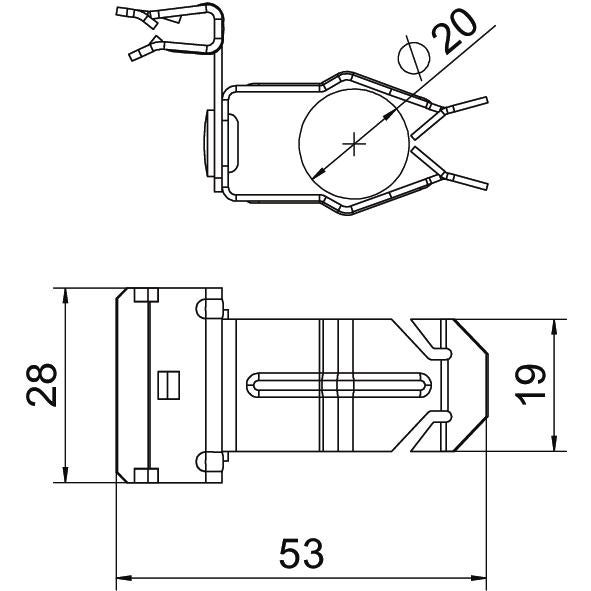

Dimensiones
| Longitud | 53 mm |
|---|---|
| Ancho | 28 mm |
| Altura | 31 mm |
| Medida L | 53 mm |
| Medida W | 28 mm |
Datos técnicos
| Extremo de la bisagra | no |
|---|---|
| Bisagra ajustable | no |
| Carga de fractura | 0,11 kN |
| Conforme a ROHS | sí |
| Diámetro del cable/tubo mín. | 18 mm |
| Diámetro del cable/tubo máx. | 22 mm |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Cable/tubo |
| Espesor brida F mín. | 1,5 mm |
| Espesor brida F máx. | 4 mm |
| Dimensión | 1,5-4mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
| Serie de productos | Abrazadera de sujeción |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Código
SCHPO 1,5-4 D20
53
28
31
53
18
22
1,5
4
1488411
SCHPO 1,5-4 D25
59
28
32
59
22
30
1,5
4
1488413
SCHPO 1,5-4 D32
63
28
35
63
30
35
1,5
4
1488415
SCHPO 4-10 D20
62
40
35
62
18
22
4
10
1488421
SCHPO 4-10 D25
67
40
38
67
22
30
4
10
1488423
SCHPO 4-10 D32
72
40
40
72
30
35
4
10
1488425
SCHPO 10-15 D20
63
40
42
63
18
22
10
15
1488431
SCHPO 10-15 D25
68
40
44
68
22
30
10
15
1488433
SCHPO 10-15 D32
72
40
46
72
30
35
10
15
1488435
SCHPO 15-20 D20
63
40
42
63
18
22
15
20
1488441
SCHPO 15-20 D25
68
40
44
68
22
30
15
20
1488443
SCHPO 15-20 D32
72
40
46
72
30
35
15
20
1488445
Longitud
Ancho
Altura
Medida L
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
SCHPO 1,5-4 D20
Código
1488411
Longitud
53
Ancho
28
Altura
31
Medida L
53
Diámetro del cable/tubo mín.
18
Diámetro del cable/tubo máx.
22
Espesor brida F mín.
1,5
Espesor brida F máx.
4
SCHPO 1,5-4 D25
Código
1488413
Longitud
59
Ancho
28
Altura
32
Medida L
59
Diámetro del cable/tubo mín.
22
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
1,5
Espesor brida F máx.
4
SCHPO 1,5-4 D32
Código
1488415
Longitud
63
Ancho
28
Altura
35
Medida L
63
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
35
Espesor brida F mín.
1,5
Espesor brida F máx.
4
SCHPO 4-10 D20
Código
1488421
Longitud
62
Ancho
40
Altura
35
Medida L
62
Diámetro del cable/tubo mín.
18
Diámetro del cable/tubo máx.
22
Espesor brida F mín.
4
Espesor brida F máx.
10
SCHPO 4-10 D25
Código
1488423
Longitud
67
Ancho
40
Altura
38
Medida L
67
Diámetro del cable/tubo mín.
22
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
4
Espesor brida F máx.
10
SCHPO 4-10 D32
Código
1488425
Longitud
72
Ancho
40
Altura
40
Medida L
72
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
35
Espesor brida F mín.
4
Espesor brida F máx.
10
SCHPO 10-15 D20
Código
1488431
Longitud
63
Ancho
40
Altura
42
Medida L
63
Diámetro del cable/tubo mín.
18
Diámetro del cable/tubo máx.
22
Espesor brida F mín.
10
Espesor brida F máx.
15
SCHPO 10-15 D25
Código
1488433
Longitud
68
Ancho
40
Altura
44
Medida L
68
Diámetro del cable/tubo mín.
22
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
10
Espesor brida F máx.
15
SCHPO 10-15 D32
Código
1488435
Longitud
72
Ancho
40
Altura
46
Medida L
72
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
35
Espesor brida F mín.
10
Espesor brida F máx.
15
SCHPO 15-20 D20
Código
1488441
Longitud
63
Ancho
40
Altura
42
Medida L
63
Diámetro del cable/tubo mín.
18
Diámetro del cable/tubo máx.
22
Espesor brida F mín.
15
Espesor brida F máx.
20
SCHPO 15-20 D25
Código
1488443
Longitud
68
Ancho
40
Altura
44
Medida L
68
Diámetro del cable/tubo mín.
22
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
15
Espesor brida F máx.
20
SCHPO 15-20 D32
Código
1488445
Longitud
72
Ancho
40
Altura
46
Medida L
72
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
35
Espesor brida F mín.
15
Espesor brida F máx.
20
