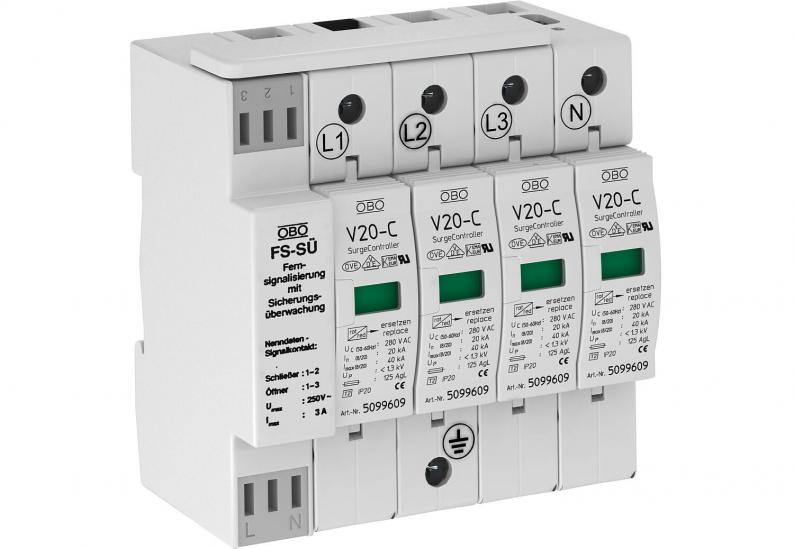

Descargador de sobretensiones tetrapolar con control de seguridad
Tipo V20-C 4+FS-SÜ
|Código 5096278
|EAN 4012195393252
Código / Tipo
5096278 / V20-C 4+FS-SÜ
Clase de protección
IP20
Máxima tensión de funcionamiento CA
280 V
Modelo de polos
4
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador de sobretensiones tipo 2, preparado para la conexión con señalización remota y supervisión de tensión
• Unidad completa, con parte activa y zócalo, premontada y preparada para la conexión
• Adecuado para los sistemas de redes TN
• Con supervisión de tensión de las fases y control de funcionamiento de las partes activas del descargador
• Con señalización remota, contacto libre de potencial
• Parte activa enchufable y separable del zócalo sin necesidad de utilizar herramientas
• Con dispositivo seccionador térmico y dinámico
• Con indicación visual de averías
• Elevada capacidad de descarga con una vida útil más larga
* Completo = Parte activa y zócalo
• Unidad completa, con parte activa y zócalo, premontada y preparada para la conexión
• Adecuado para los sistemas de redes TN
• Con supervisión de tensión de las fases y control de funcionamiento de las partes activas del descargador
• Con señalización remota, contacto libre de potencial
• Parte activa enchufable y separable del zócalo sin necesidad de utilizar herramientas
• Con dispositivo seccionador térmico y dinámico
• Con indicación visual de averías
• Elevada capacidad de descarga con una vida útil más larga
* Completo = Parte activa y zócalo
Datos técnicos
Datos técnicos
| Estructura de red | TN |
|---|---|
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Señalización remota | no |
| Categoría de pruebas tipo 2 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Fusible previo integrado | no |
| Máxima tensión de funcionamiento CA | 280 V |
| Intensidad nominal de descarga (8/20 µs) | 20 kA |
| Modelo de polos | 4 |
| Modo de montaje | Raíl simétrico 35 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 125 |
| Versión | de 4 polos con FS-SÜ; 280V |
| Estructura de red TN | sí |
| Estructura de red TN-C-S | sí |
| Estructura de red TN-S | sí |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase II |
| Clasificación según la norma EN 61643-11 | Tipo 2 |
| LPZ | 1→2 |
| Máxima corriente de descarga (8/20 μs) | 40 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 125 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 280V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 80 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 2,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
Datos medioambientales
2,4386 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 2,4386 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,4386 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
