Descargador de corriente de rayos 1 polo con indicación de funcionamiento
Tipo MC 50-B-OS
|Código 5096851
|EAN 4012195051411
Código / Tipo
5096851 / MC 50-B-OS
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador de corrientes de rayo con indicación visual de funcionamiento tipo 1 según EN 61643-11 para la transición entre zonas 0 y 1 (LPZ) según el concepto de protección contra descargas atmosféricas definido en la norma IEC 61312-1 o bien DIN VDE 0185-305 (IEC 62305)
• Parte activa enchufable y zócalo
• Capacidad de descarga 50 kA (10/350 µs) por polo
• Nivel de protección < 2,0 kV
• Potencia absorbida < 26 mW/polo
• Supresor de corrientes repetitivas de red 25 kA Ipeak
• Incluye tapas para la identificación de las conexiones
• Vía de chispas encapsulada sin gaseo: se puede instalar en armarios de distribución convencionales
Ejemplo de aplicación: instalaciones industriales.
Nota: para conseguir una longitud de desacoplamiento para la protección contra sobretensiones es necesario que el cable tenga 5 m en total.
• Parte activa enchufable y zócalo
• Capacidad de descarga 50 kA (10/350 µs) por polo
• Nivel de protección < 2,0 kV
• Potencia absorbida < 26 mW/polo
• Supresor de corrientes repetitivas de red 25 kA Ipeak
• Incluye tapas para la identificación de las conexiones
• Vía de chispas encapsulada sin gaseo: se puede instalar en armarios de distribución convencionales
Ejemplo de aplicación: instalaciones industriales.
Nota: para conseguir una longitud de desacoplamiento para la protección contra sobretensiones es necesario que el cable tenga 5 m en total.
Datos técnicos

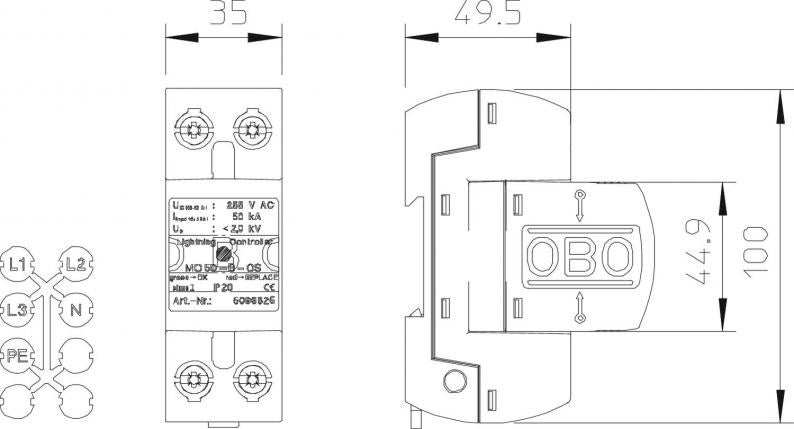

Dimensiones
| Longitud | 100 mm |
|---|---|
| Ancho | 35 mm |
| Altura | 69 mm |
Datos técnicos
| Estructura de red | Otros |
|---|---|
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Corriente de impulso tipo rayo (10/350) [total] | 50 kA |
| Modelo a prueba de explosiones | no |
| Categoría de pruebas tipo 1 | sí |
| Señalización remota | no |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Corriente de impulso de rayo (10/350 μs) | 50 kA |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 50 kA |
| Modelo de polos | 1 |
| Modo de montaje | Raíl simétrico 35 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 500 |
| Conforme a ROHS | sí |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 85 °C |
| SPD según IEC 61643-1 | clase I |
| Clasificación según la norma EN 61643-11 | Tipo 1 |
| LPZ | 0→1 |
| Tiempo de reacción | <100 ns |
| Máx. protección previa por fusibles | 500 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 85 °C |
| Dimensión | 255V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 50 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 10 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 50 mm² |
Datos medioambientales
2,0707 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 2,0707 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,0707 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
