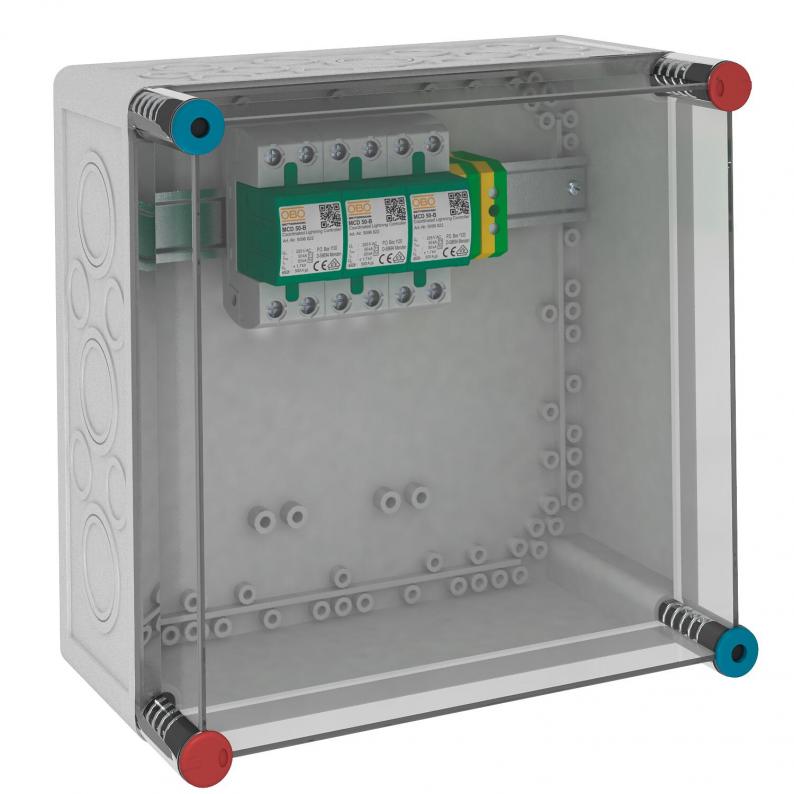

Carcasa VG con MCD 50-B/3
Tipo MCD 50-B 3-VG
|Código 5096874
|EAN 4012195362029
Código / Tipo
5096874 / MCD 50-B 3-VG
Clase de protección
IP54
Máxima tensión de funcionamiento CA
255 V
Modelo de polos
3
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador combinado montado en carcasa IP65 para sistemas de redes TN-C.
VG....: solución de sistemas de descargador combinado tipo 1+2 según EN 61643-11.• Descargador combinado MCD50-B instalado en una carcasa de material aislante IP 65, precintable
• Valor cresta de corriente 150 kA (10/350 µs) / 50 kA (10/350) por polo, certificado por BET
• Nivel de protección < 1,7 kV
• Vía de chispas encapsulada, sin gaseo
• Adecuado para sistemas de redes TN-C
Aplicación: Instalaciones industriales y edificios con protección externa contra rayos de las clases I a IV.
VG....: solución de sistemas de descargador combinado tipo 1+2 según EN 61643-11.• Descargador combinado MCD50-B instalado en una carcasa de material aislante IP 65, precintable
• Valor cresta de corriente 150 kA (10/350 µs) / 50 kA (10/350) por polo, certificado por BET
• Nivel de protección < 1,7 kV
• Vía de chispas encapsulada, sin gaseo
• Adecuado para sistemas de redes TN-C
Aplicación: Instalaciones industriales y edificios con protección externa contra rayos de las clases I a IV.
Datos técnicos
Dimensiones
| Longitud | 300 mm |
|---|---|
| Ancho | 300 mm |
| Altura | 170 mm |
Datos técnicos
| Estructura de red | TN-C |
|---|---|
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | ninguna |
| Clase de protección | IP54 |
| Corriente de impulso tipo rayo (10/350) [total] | 150 kA |
| Categoría de pruebas tipo 1 | sí |
| Señalización remota | sí |
| Categoría de pruebas tipo 2 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Corriente de impulso de rayo (10/350 μs) | 50 kA |
| Nivel de protección [L-N] | ≤1,7 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 50 kA |
| Modelo de polos | 3 |
| Modo de montaje | premontado en la carcasa |
| Máx. protección contra sobrecorrientes del lado de la red | 500 |
| Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red | 10 kA |
| Estructura de red TN | sí |
| Estructura de red TN-C | sí |
| Conforme a ROHS | sí |
| Corriente nominal (terminal de entrada/salida) | 125 A |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 85 °C |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Resistencia al cortocircuito | 10 kA |
| Tiempo de reacción | <100 ns |
| Máx. protección previa por fusibles | 500 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 85 °C |
| Dimensión | 255V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 150 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 10 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 50 mm² |
Datos medioambientales
6,7355 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 6,7355 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 6,7355 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
