Bandeja de escalera de vano ancho WKLG 110 FT

Bandeja de escalera de vano ancho WKLG 110 FT

Tipo WKLG 1120 FT
|
Código 6311059
|
EAN 4012196883332
Mostrar todas las versiones
Código / Tipo
Longitud
Ancho
Espesor

Ud. mín. envase: 6 m

m

Descripción

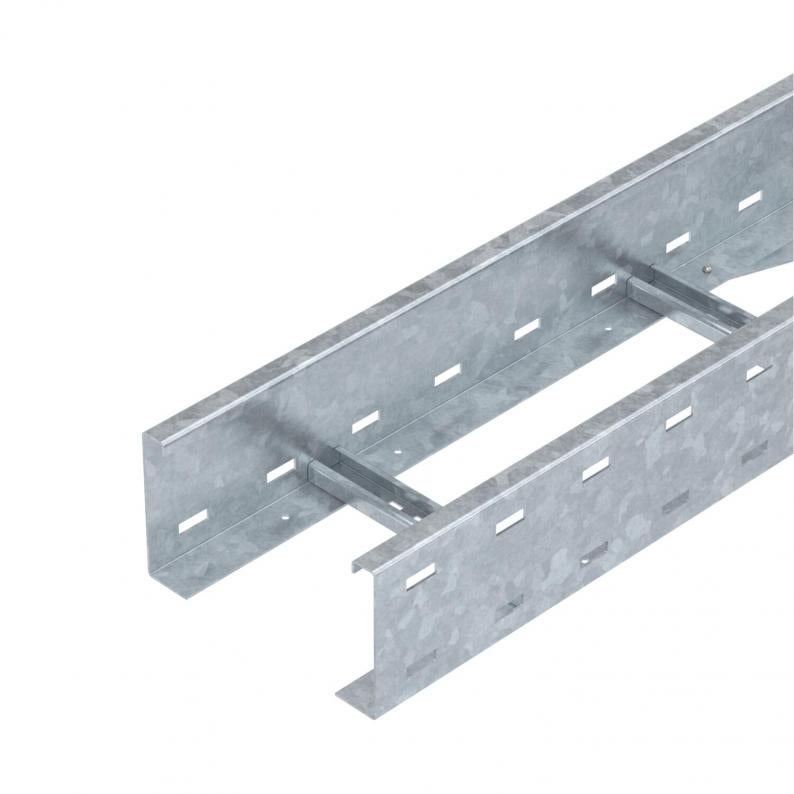

Bandeja de escalera de vano ancho con barra lateral perforada de ala 110 mm. Fijación de cables y tubos con abrazadera tipo 2056.


Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

Las uniones rectas WRVL 110 se piden por separado.

  • Aislamiento magnético
  • Underwriters Laboratories Inc., EE. UU. & Canadá
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Bandeja de escalera de amplios vanos de ala 110 mm.
  • Ancho de ranura 16-17 mm
  • Declaración de protección medioambiental (EPD)
  • Huella de CO₂ (PCF)

Datos técnicos

Dimensiones

Longitud6000 mm
Ancho200 mm
Altura110 mm
Medida L6000 mm
Medida B200 mm
Medida de la ranura del peldaño17,00

Datos técnicos

Mantenimiento de funciónno
Perforación lateralsí
Tipo vano anchosí
Sección efectiva186 cm²
Acero inoxidable, barnizadono
Sección efectiva18600 mm²
Modelo de peldañosPerfil perforado
Modelo de perfil lateralPerfil (abierto)
Fijación del peldañoCompletamente remachado
Tamaño110 x 200
Conforme a ROHSsí
Espesor2 mm
Dimensión110x200x6000
SuperficieGalvanizado por inmersión en caliente
MaterialAcero
Colorzinc
Serie de productosSerie WKLG

Cargas

Distancia de sujeción 3,0 m2,5 kN/m
Distancia de sujeción 3,5 m1,98 kN/m
Distancia de sujeción 4,0 m1,6 kN/m
Distancia de sujeción 4,5 m1,31 kN/m
Distancia de sujeción 5,0 m1,1 kN/m
Distancia de sujeción 6,0 m0,8 kN/m
Distancia de sujeción 7,0 m0,4 kN/m
Diagrama de carga bandeja de escalera de vano ancho WKLG 110.

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana

Distancia entre los apoyos en m

Flexión de la barra en mm a kN/m permitidos.

Esquema de carga para procesos de comprobación

La curva de carga con bandejas portacables en mm

Curva de flexión de la barra según la distancia entre apoyos

Datos medioambientales

12,6394 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
Huella de CO2 (GWP) Cradle-to-Gate12,6394 kg CO2e / 1 Metro
CO₂ Footprint (GWP)12,6394 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
EPD verificadosí
Fecha de caducidad EPD10.07.2029
Número de declaración EPDEPD-KTO-17.0
Norma EPD / norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Accesorios

Accesorios del sistema
Tipo
WDRL 1116 20 DD

Ud. mín. envase: 3 m

m

Código 6091180

Unión recta FT
Tipo
WRVL 110 FT

Ud. mín. envase: 2 Unidad

Unidad

Código 6310398

Tapón protector
Tipo
SKHW 110 OR

Ud. mín. envase: 20 Par

Par

Descargas

0 Seleccionado

Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)

Modelos

Ancho
WKLG 1120 FT
Código
6311059
Longitud
6000
Ancho
200
Mantenimiento de función
no
Espesor
2
WKLG 1130 FT
Código
6311063
Longitud
6000
Ancho
300
Mantenimiento de función
no
Espesor
2
WKLG 1140 FT
Código
6311067
Longitud
6000
Ancho
400
Mantenimiento de función
no
Espesor
2
WKLG 1150 FT
Código
6311071
Longitud
6000
Ancho
500
Mantenimiento de función
no
Espesor
2
WKLG 1160 FT
Código
6311075
Longitud
6000
Ancho
600
Mantenimiento de función
no
Espesor
2
