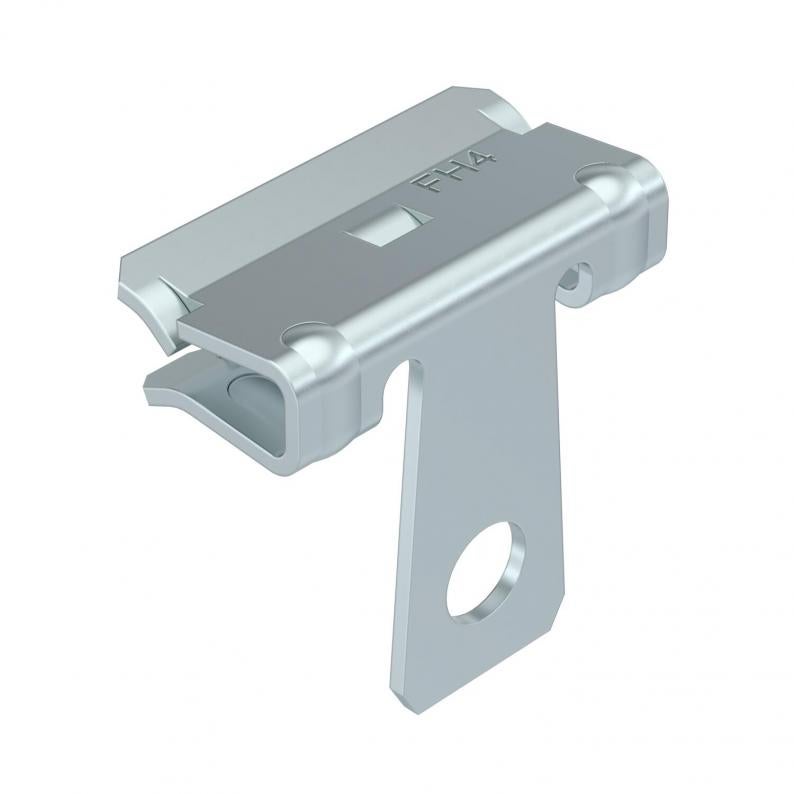

Abrazadera de sujeción con agujero de fijación
Tipo SCVH 1,5-4
|Código 1488261
|EAN 4012197368722
Código / Tipo
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descripción
Fijación a viga con orificio para soluciones de montaje personalizadas, por ejemplo, para alojar ganchos en S o cadenas. Fijación a vigas de acero mediante golpe de martillo.
Datos técnicos

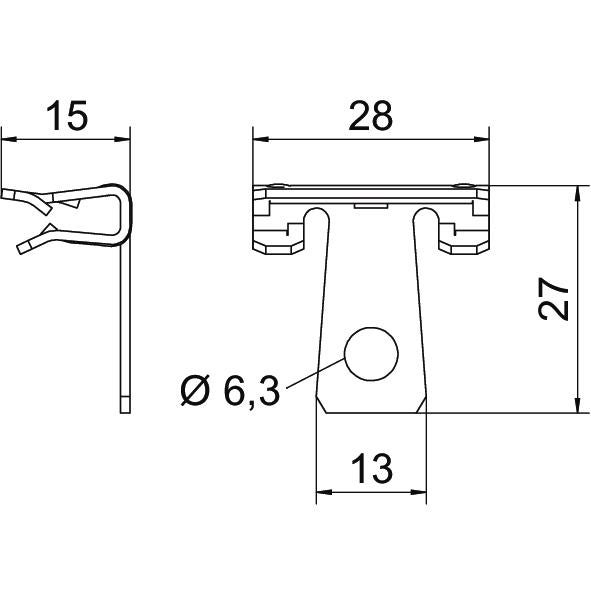

Dimensiones
| Longitud | 27 mm |
|---|---|
| Ancho | 28 mm |
| Altura | 15 mm |
| Medida L | 27 mm |
| Medida W | 28 mm |
Datos técnicos
| Orificio de sujeción | 6,5 mm |
|---|---|
| Extremo de la bisagra | no |
| Bisagra ajustable | no |
| Carga de fractura | 0,45 kN |
| Conforme a ROHS | sí |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Orificio |
| Espesor brida F mín. | 1,5 mm |
| Espesor brida F máx. | 4 mm |
| Dimensión | 1,5-4mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
| Serie de productos | Abrazadera de sujeción |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
Código
SCVH 1,5-4
27
28
15
27
1,5
4
1488261
SCVH 4-10
35
40
23
35
4
10
1488263
SCVH 10-15
41
40
24
41
10
15
1488265
SCVH 15-20
41
40
24
41
15
20
1488267
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
SCVH 1,5-4
Código
1488261
Longitud
27
Ancho
28
Altura
15
Medida L
27
Espesor brida F mín.
1,5
Espesor brida F máx.
4
SCVH 4-10
Código
1488263
Longitud
35
Ancho
40
Altura
23
Medida L
35
Espesor brida F mín.
4
Espesor brida F máx.
10
SCVH 10-15
Código
1488265
Longitud
41
Ancho
40
Altura
24
Medida L
41
Espesor brida F mín.
10
Espesor brida F máx.
15
SCVH 15-20
Código
1488267
Longitud
41
Ancho
40
Altura
24
Medida L
41
Espesor brida F mín.
15
Espesor brida F máx.
20
